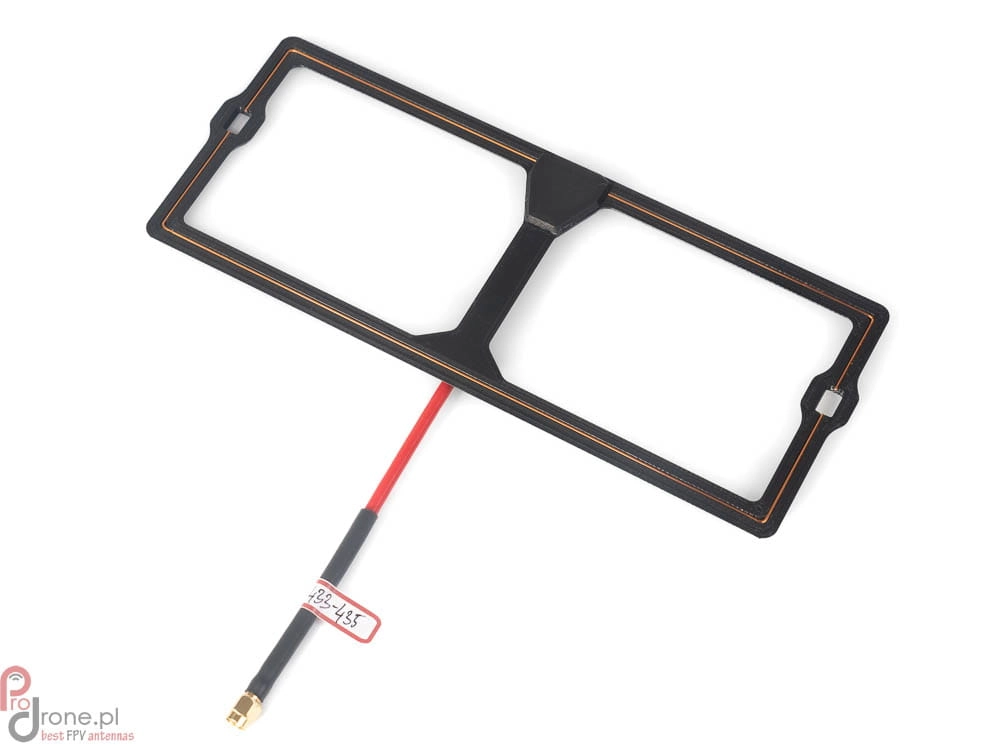

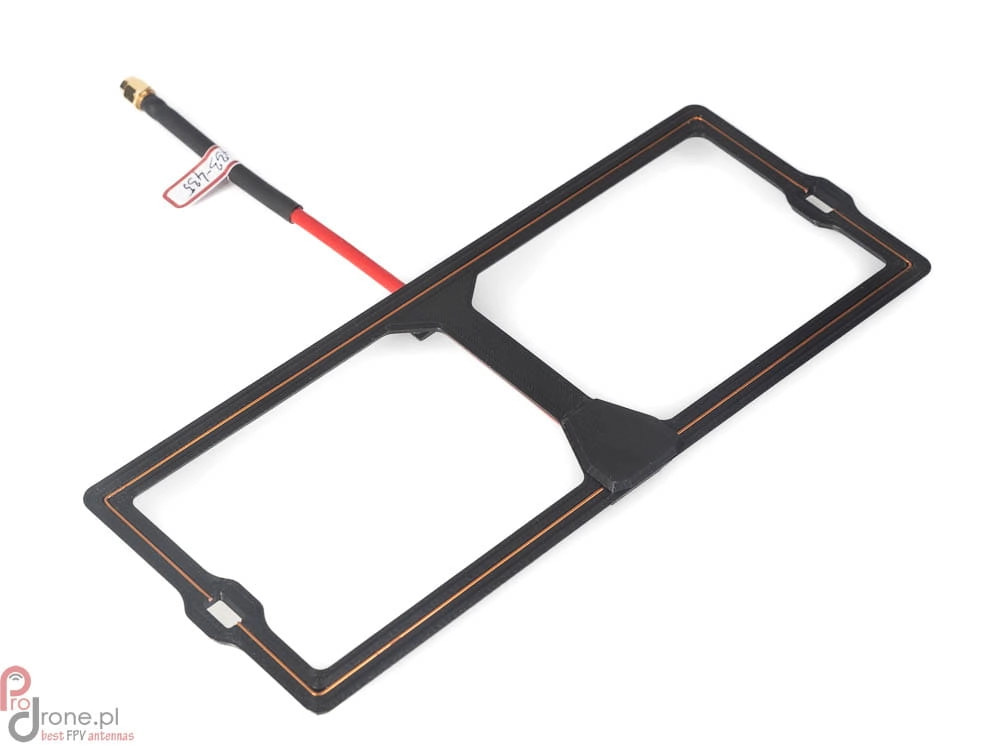

Antena Mox_R RS UHF 435 MHz 5.5 dBi

Chcesz poprawić łącze telemetrii dalekiego zasięgu w swoim dronie? Antena Moxon Prodrone jest wytrzymała i sprawna, a jej rzeczywisty zysk wynosi 5,5 dBi. Jest przeznaczona do systemów LRS/UHF FPV pracujących w zakresie 430-440 MHz i ma w tym zakresie WFS (VSWR) poniżej 1,3. Ta niewielka antena ma bardzo dobry stosunek przód-tył, ok. 30 dB, i bez dodatkowych układów dopasowujących osiąga VSWR bliski idealnemu 1:1. Moc maksymalna to 50 W. Dobrze pokrywa całe pasmo.


Antena Moxon to bardzo sprawna dwuelementowa antena z elementem pasożytniczym, o rzeczywistym zysku ok. 5,5 dBi. Jest zaprojektowana i strojona na zakres 430-440 MHz, w którym zwykle pracują systemy LRS/UHF FPV, i ma w tym zakresie VSWR poniżej 1,3. Antena ma sztywny przewód i można ją zamontować bezpośrednio na nadajniku (TX).

Antenę Moxon można sobie wyobrazić jako 2-elementową antenę Yagi z końcami elementów zagiętymi do siebie. To duża poprawa w porównaniu z typowymi gumowymi antenami (rubber duck), które zwykle dołącza się do nadajników. Antena Moxon ma wysoki zysk, bardzo dobrą charakterystykę i jest „prawie” dookólna: minimum promieniowania ma tylko z tyłu.

W porównaniu z typową dwuelementową anteną Yagi antena Moxon ma trzy zalety. Po pierwsze, jest niewielka, więc świetnie sprawdza się w terenie. Po drugie, ma bardzo dobry stosunek przód-tył: według symulacji ok. 30 dB. Po trzecie, ma impedancję 50 Ω, więc bez dodatkowych układów dopasowujących osiąga VSWR bliski idealnemu 1:1. Jest też dość szerokopasmowa, więc dobrze pokrywa całe pasmo.

Parametry anteny Moxon Prodrone:

• Pasmo: 430-440 MHz
• Szerokość wiązki: ponad 180°
• Zysk: 5,5 dBi
• Długość przewodu: ok. 13 cm
• Promiennik: drut z czystej miedzi 1,2 mm (emaliowany)
• VSWR: poniżej 1,3 (strojona na 430-440 MHz)
• Moc maksymalna: 50 W
• Waga anteny: ok. 44 g

  Prodrone Mox_R RS UHF to solidna antena wysokiej jakości, która sprawnie pracuje w systemach LRS/UHF FPV w zakresie 430-440 MHz. Dzięki małym wymiarom, bardzo dobremu stosunkowi przód-tył i VSWR bliskiemu 1:1 to dobry zamiennik dotychczasowej anteny nadajnika.
