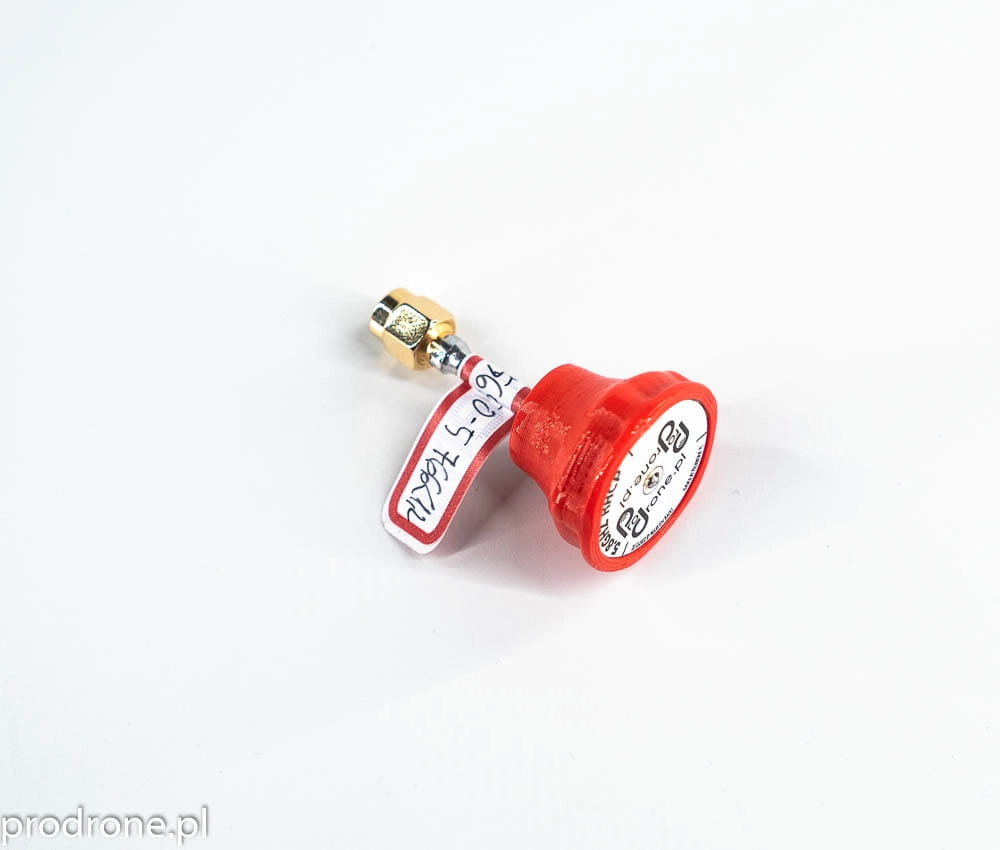

Antena PRO Pagoda Stub 3 dBi

To krótka wersja anteny Pagoda.

Pagoda to dookólna antena o polaryzacji kołowej. Jej pierwotnym autorem jest Maarten Baert.

Wprowadziliśmy w projekcie drobne zmiany, stąd nazwa PRO Pagoda.

To nowoczesna antena o polaryzacji kołowej, z bardzo dobrym współczynnikiem osiowym (1,3) i wysoką sprawnością, sięgającą 95%.

Główne zalety anteny Pagoda:
- Dobra dookólna charakterystyka promieniowania.
- Dobry współczynnik osiowy.
- Niewielkie wymiary.
- Wytrzymała konstrukcja.
- Mała waga.
- Może pracować jako antena nadawcza (TX) i odbiorcza (RX).

Charakterystyka promieniowania anteny Pagoda

Dlaczego Pro Pagoda od Prodrone?
1. Staranne lutowanie
2. Każda antena jest sprawdzana na analizatorze wektorowym.

Dlaczego sprawdzanie anteny jest tak ważne?
Anteny na 5,8 GHz wymagają bardzo ścisłych tolerancji wykonania. Nawet niewielka zmiana wymiarów lub geometrii, choćby o 0,1 mm, zmienia ich charakterystykę, czyli punkt rezonansu (częstotliwość środkową).
Poniżej przykład: anteny złożone w naszym przyrządzie montażowym, dokładniejszym niż oryginalny przyrząd zaprojektowany przez Maartena. Widać, jak bardzo różnią się ich charakterystyki.
Kupując nasze anteny, wiesz, jak je dobrze wykorzystać, czyli na jakiej częstotliwości działają najlepiej.

Parametry anteny Prodrone Pagoda

Częstotliwość pracy: 5,8 GHz
Antena dookólna
Zysk: 3 dBi
Długość przewodu: ~2,7 cm
Całkowita długość anteny: ~4,7 cm
WFS (VSWR): poniżej 1,2
Moc maksymalna: 50 W
Złącze: SMA lub RP-SMA
Polaryzacja: prawoskrętna (RHCP); wersja lewoskrętna (LHCP) jest czarna
