Antena Pro GP (ground plane) 670 MHz

Antena GP (ground plane) 1/4 λ na 670 MHz: składana konstrukcja polowa z wbudowanym balunem i masztem

Gdy powodzenie zadania zależy od pewnej łączności, prostota staje się największą zaletą. Ta starannie zaprojektowana antena GP zapewnia stałe parametry bez kompromisów. Powstała dla profesjonalistów, którzy potrzebują rozwiązań sprawdzonych w terenie, bez zbędnych komplikacji.

Parametry RF

Ćwierćfalowa antena GP ma impedancję 50 Ω bez zewnętrznych układów dopasowujących. Wbudowany balun tłumi prądy wspólne (common mode) na oplocie przewodu, więc przewód zasilający nie zniekształca charakterystyki promieniowania. Ma to duże znaczenie przy pracy w pobliżu pojazdów, budynków lub innych anten.

• Charakterystyka promieniowania: dookólna, zysk 2,2 dBi, promieniowanie skupione pod niskim kątem, korzystne w łączach naziemnych i z dronami lecącymi nisko

• Konstrukcja o minimalnych stratach

• Odporność na zakłócenia: składane przeciwwagi (radiale) zachowują stałe parametry nawet wtedy, gdy antena stoi na powierzchni przewodzącej

Zastosowania

Systemy bezzałogowe i platformy latające

• Telemetria poza linią wzroku dla dronów transportowych

• Zapasowe łącza sterowania przy lotach w roju

• Niezawodna transmisja danych z dronów poszukiwawczo-ratowniczych (ładunki ADS-B, FLIR, LIDAR)

Łączność taktyczna

• Szybko rozstawiane radiostacje polowe do działań pieszych

• Antena do systemów radia programowalnego (SDR)

• Zapasowa łączność awaryjna dla sieci TACNET

Prace terenowe i testy

• Przenośna antena referencyjna do monitorowania widma

• Pomiary pokrycia w gęstej zabudowie i trudnym terenie

Do pracy w trudnych warunkach

Modułowy maszt polowy

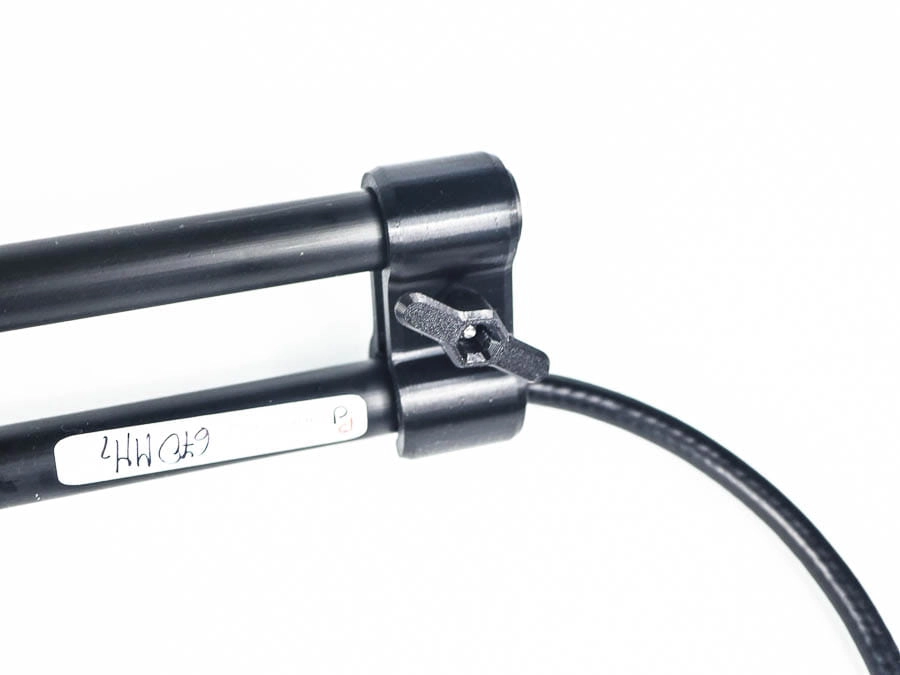

Maszt 80 cm ma mechanizm blokady i rozkłada się bez narzędzi w mniej niż 15 sekund.

Wytrzymałe przeciwwagi
Osiem stalowych przeciwwag (radiali) w izolacji PVC tworzy płaszczyznę masy w pełnym zakresie 360°, a do transportu składa się je w zwarty pakiet. Sprężysty drut wytrzymuje wielokrotne rozkładanie i składanie bez zmęczenia materiału.

Wytrzymałe połączenie
Złącze N i 1 m przewodu koncentrycznego typu Aircell-7 (RF7), tłumienie 0,7 dB/m przy 670 MHz. Osłona odciążająca chroni przewód przed uszkodzeniem w transporcie.

Najważniejsze cechy:

• ✅ WFS (VSWR) < 1,1 na 670 MHz, każda antena dokładnie dostrojona.


• ✅ Pasmo przy VSWR ≤ 1,5: ok. 70 MHz (od ~635 do 705 MHz), co odpowiada stratom odbiciowym (return loss) lepszym niż 14 dB

• ✅ Zysk ok. 2,2 dBi, promieniowanie skupione pod niskim kątem

• ✅ Balun: ogranicza wpływ przewodu zasilającego i stabilizuje charakterystykę

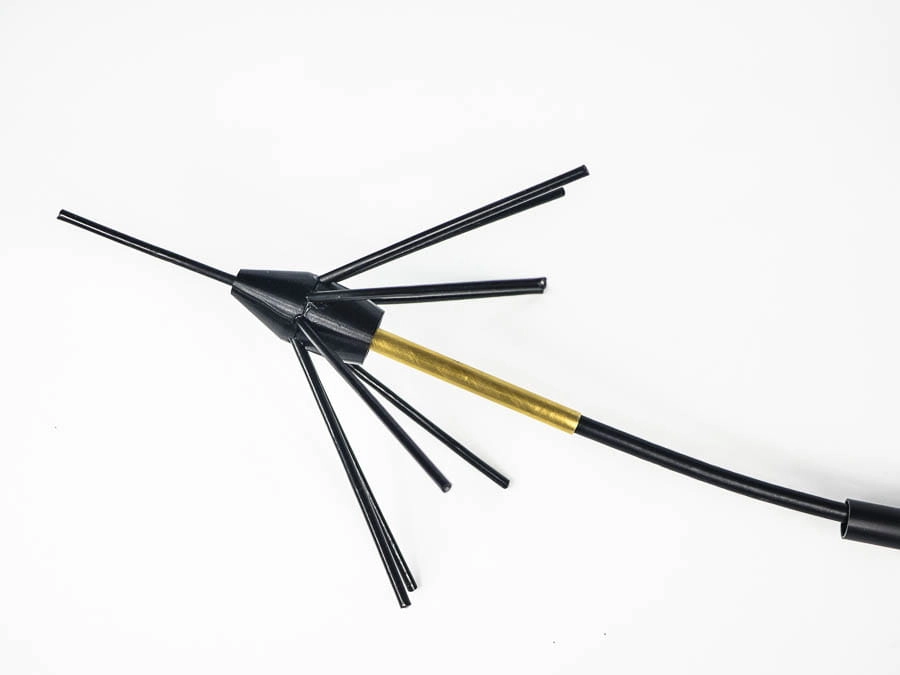

• ✅ 8 elastycznych przeciwwag z ocynkowanego drutu stalowego: pełnowymiarowa płaszczyzna masy; przeciwwag nie da się zdjąć, ale można je złożyć

• ✅ Wbudowany maszt polowy 80 cm: unosi antenę ponad przeszkody

• ✅ Złącze N + 1 m przewodu RF7: niskie straty i duża wytrzymałość

• ✅ Modułowa, przenośna konstrukcja: szybkie rozstawianie i składanie

• ✅ Mała waga (~240 g): łatwo ją zabrać i spakować

• ✅ Moc maksymalna: do 20 W przy pracy ciągłej



Warunki pracy

• Temperatura pracy: od -30°C do +70°C

• Wodoszczelność: po uszczelnieniu złączy

• Odporność na wstrząsy i drgania

Transport i rozstawianie

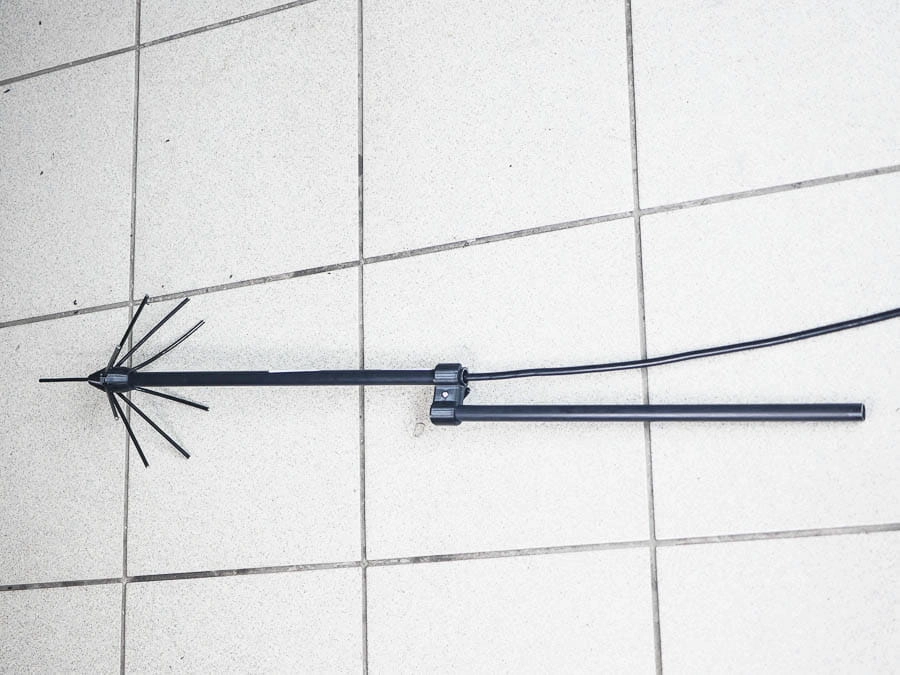

• Długość po złożeniu: ~50 cm

• Waga całkowita: 240 g (z przewodem i złączem N)

• Czas rozstawienia: <30 sekund (jedna osoba)

Budowa i materiał przeciwwag:

• Promiennik i przeciwwagi są wykonane z ocynkowanej linki stalowej w izolacji PVC.

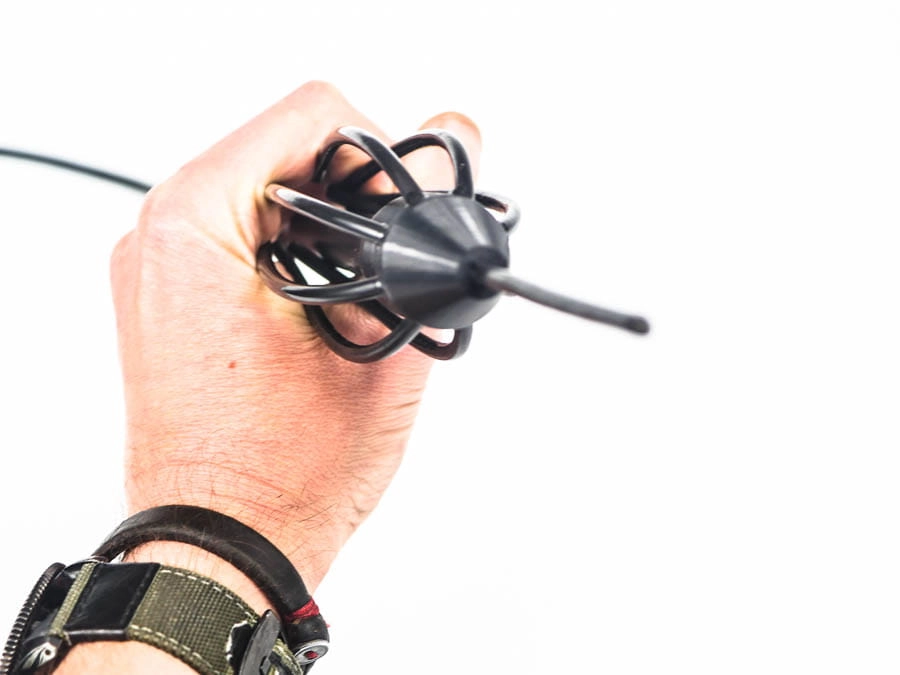

• Materiał jest sprężysty i zachowuje kształt, więc można go zginać i składać do transportu, a po rozłożeniu wraca do właściwego kształtu.

• „Pamięć kształtu” zapewnia stałe parametry anteny także po wielokrotnym rozkładaniu i składaniu.

• Przeciwwagi są zamontowane fabrycznie i nie da się ich zdjąć, ale można je złożyć do transportu bez uszkodzenia i bez pogorszenia parametrów.

Zawartość zestawu

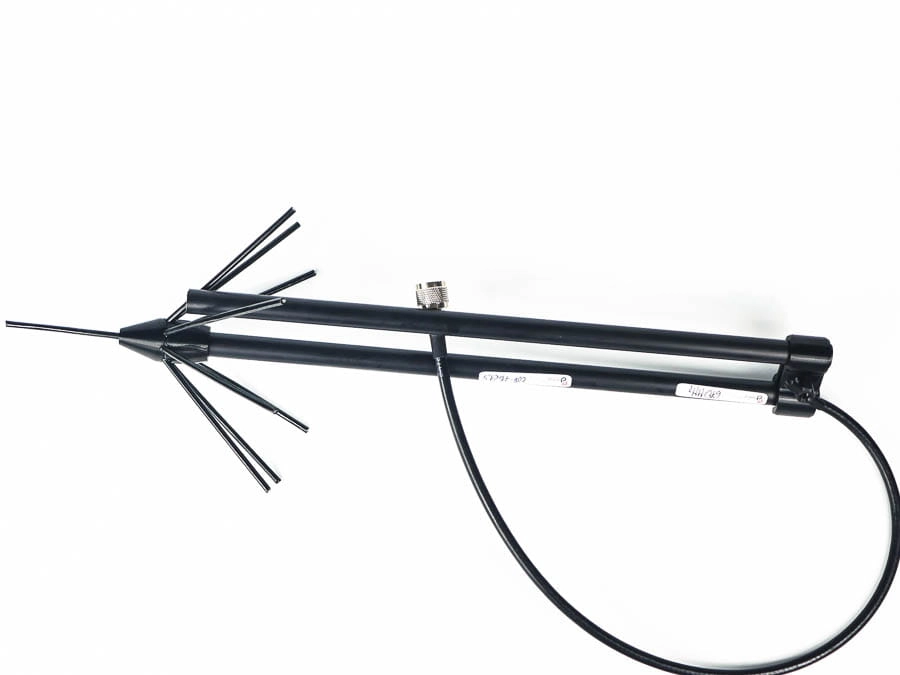

• Dostrojona antena GP z wbudowanym balunem

• Szybko rozkładany, składany maszt (80 cm)

• 1 m przewodu koncentrycznego typu Aircell-7 (RF7) z gniazdem N (pigtail)

Gdy łączność musi działać
To nie jest kolejna amatorska antena, tylko rozwiązanie sprawdzone i dopracowane w praktycznym użyciu. Konstrukcja pasywna przez wiele lat nie wymaga obsługi, a dzięki budowie modułowej antenę można zamontować na pojeździe, maszcie lub platformie latającej.

Rozstawienie w 60 sekund.

Precyzyjnie strojona i indywidualnie sprawdzana

Każdą antenę stroimy indywidualnie na zamówioną częstotliwość za pomocą precyzyjnego wektorowego analizatora sieci (VNA).
Zapewniamy VSWR poniżej 1,1 i dobre dopasowanie impedancji. Po kontroli jakości każda antena dostaje małą etykietę ze zmierzonym VSWR.
Na życzenie możemy dołączyć wykres VSWR lub RL dla każdej anteny (usługa płatna).

Inne częstotliwości:

Na zamówienie wykonujemy też wersje na:

• Pasma standardowe: 433, 868, 900 i 915 MHz

• Strojenie na zamówienie: 415, 446, 650, 670, 770 MHz i inne

Wszystkie anteny stroimy i sprawdzamy indywidualnie, żeby uzyskać najlepsze dopasowanie na zamówionej częstotliwości.
