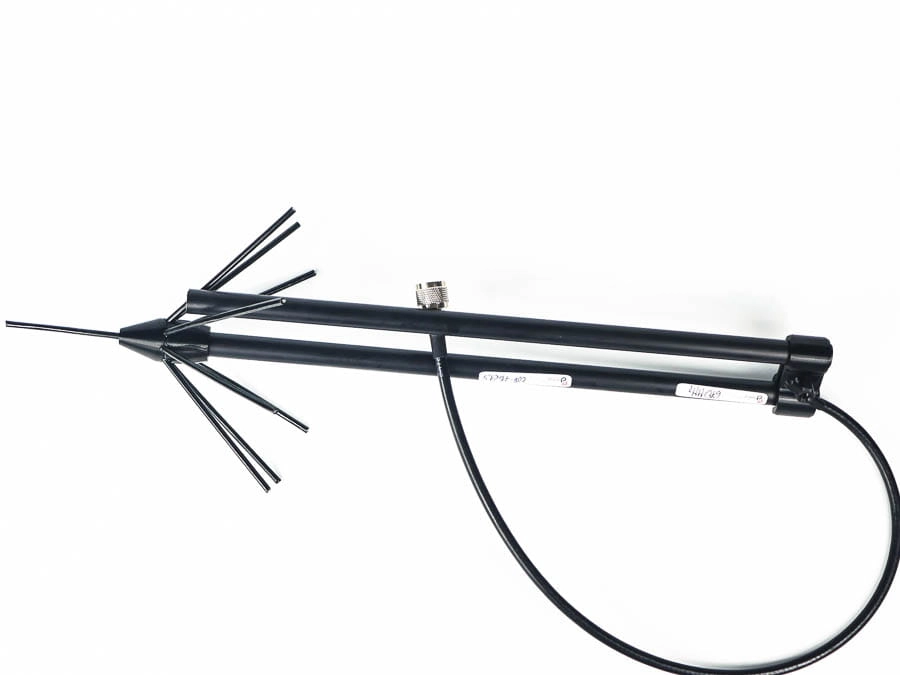

Antena Pro GP (ground plane) 868 MHz

Składana antena GP (ground plane) 868 MHz, zysk 2,2 dBi

Profesjonalna antena do niezawodnej łączności na duże odległości

Ta antena powstała z myślą o zastosowaniach radiowych, w których łączność musi działać. Składana antena GP na 868 MHz zapewnia bardzo dobre parametry w systemach LoRaWAN, przemysłowego IoT, telemetrii UAV, łączności kryzysowej i polowych systemach wojskowych. Łączy precyzyjne strojenie RF z wytrzymałością mechaniczną jak w sprzęcie wojskowym, dlatego wybierają ją profesjonaliści, którzy potrzebują parametrów bez kompromisów w terenie, w ruchu i w najtrudniejszych warunkach.

Dlaczego antena GP (ground plane)?

W przeciwieństwie do prostych anten prętowych lub anten na PCB to starannie zaprojektowana antena GP (ground plane) 1/4 λ przeznaczona do praktycznych zastosowań w łączności. Jej konstrukcja zapewnia:

✅ Charakterystyka dookólna
• Pełne pokrycie 360° w poziomie
• Brak martwych stref w obszarze łączności
• Dobrze sprawdza się w gęstych i ruchomych sieciach węzłów

✅ Niski kąt promieniowania
• Sprzyja propagacji tuż nad powierzchnią ziemi
• Dobrze sprawdza się na płaskim terenie, w mieście i w łączności z nisko lecącymi dronami

✅ Sztuczna masa z 8 przeciwwag
• Precyzyjnie dostrojone przeciwwagi (radiale) ze sprężystego drutu tworzą sztuczną masę
• Zapewniają stabilne dopasowanie impedancji także na podłożu nieprzewodzącym, np. na masztach z tworzywa

✅ Szerokie pasmo dopasowania
• WFS (VSWR) < 1,5 w paśmie ~65 MHz (830-895 MHz)
• Pokrywa całe pasmo ISM 868 MHz z zapasem

Parametry techniczne

Budowa

Promiennik
• stalowy rdzeń zapewnia wytrzymałość
• izolacja PVC odporna na UV i trudne warunki w terenie

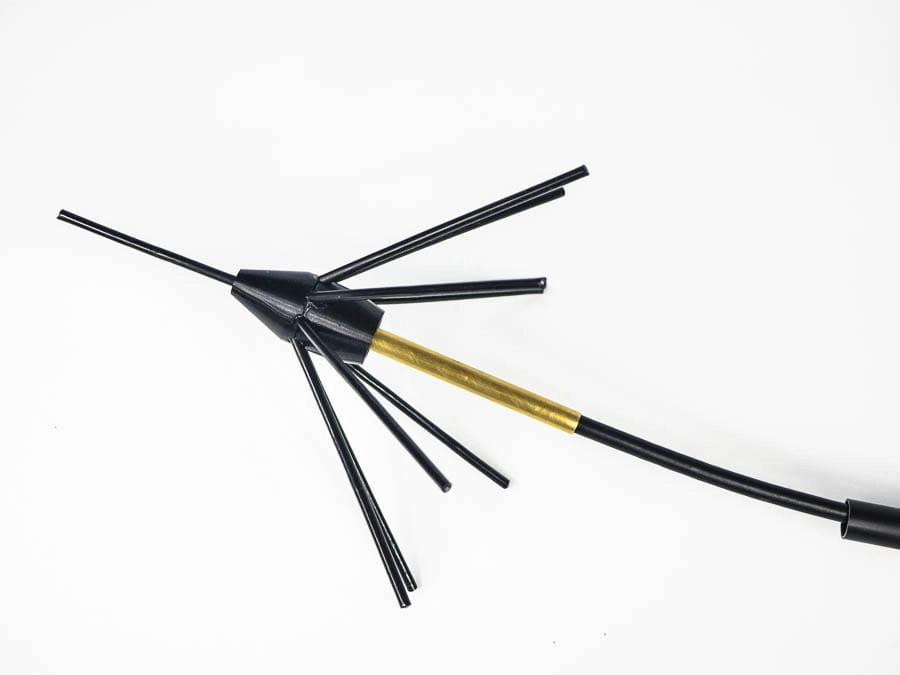

Przeciwwagi (8 szt.)
• Sprężysta ocynkowana linka stalowa

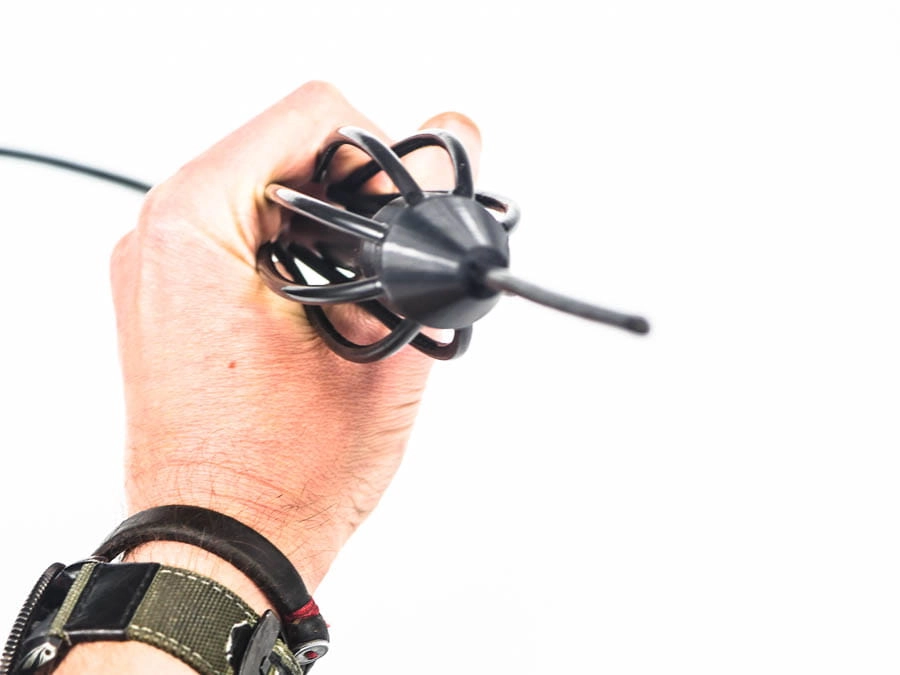

• Wraca do kształtu po złożeniu
• Fabrycznie ustawione pod kątem, który daje najlepszą charakterystykę promieniowania

Balun
• balun w postaci tulei tłumi prądy wspólne (common mode) na oplocie przewodu
• Czystsza charakterystyka i wyższa sprawność

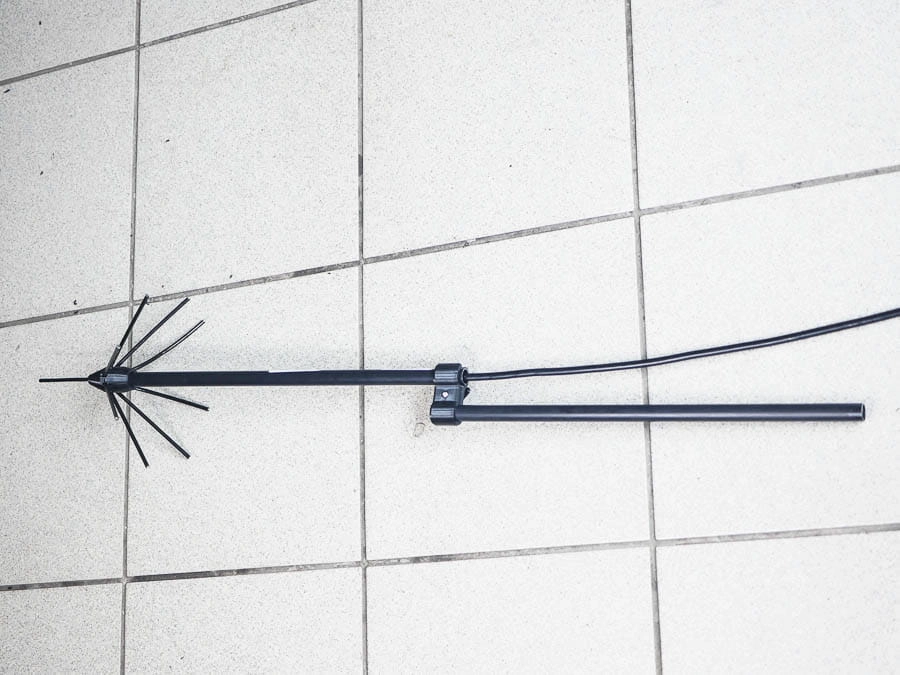

Wbudowany maszt
• Ramię teleskopowe (wysuwane do 0,8 m)

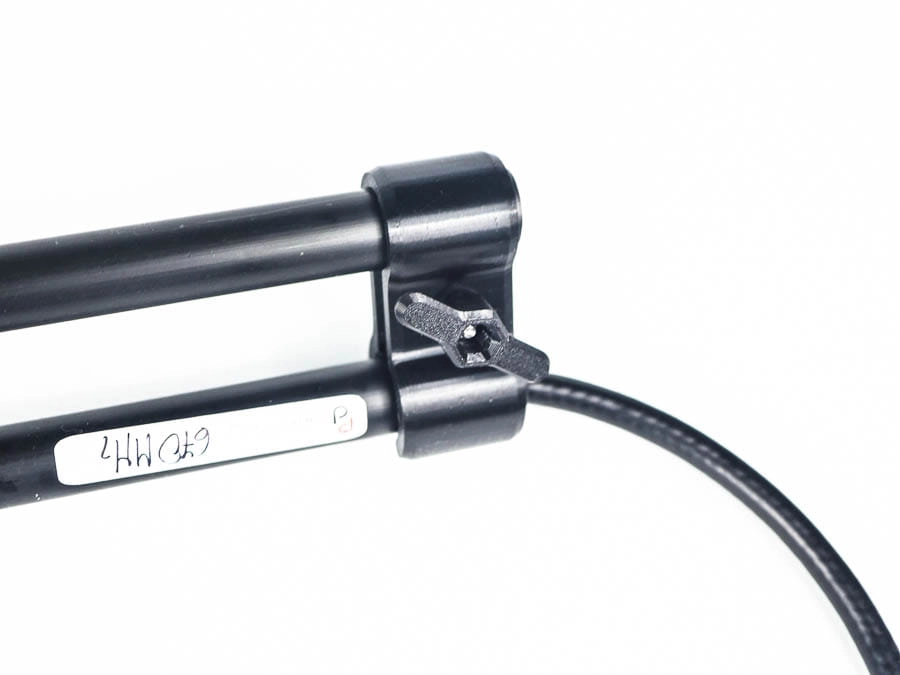

• opcjonalny uchwyt do montażu bocznego na statywie, w zacisku lub na maszcie (w takim przypadku skontaktuj się z nami, wykonamy adapter dowolnego typu)
• Wszystkie elementy się składają, co ułatwia szybkie rozstawienie i transport

Ochrona przed warunkami zewnętrznymi
• Klasa szczelności IP54: ochrona przed pyłem i lekką wilgocią
• Zakres temperatur pracy: od -30°C do +70°C

Każda antena sprawdzona

Każda antena jest:

• ręcznie składana i strojona przez specjalistów RF

• indywidualnie sprawdzana na wektorowym analizatorze sieci (VNA)

• dostrajana tak, żeby uzyskać najlepsze dopasowanie na docelowej częstotliwości

Zastosowania profesjonalne

LoRaWAN i IoT

• Zewnętrzne bramki LoRaWAN

• Inteligentne liczniki i monitoring środowiska

• Zdalna telemetria przemysłowa

Drony (UAV) i lotnictwo

• Niezawodna telemetria w naziemnych stacjach kontroli lotu

• Łącza między dronem a stacją bazową na terenach wiejskich i w mieście

Wojsko i zastosowania taktyczne

• Przenośne zestawy radiostacji polowych

• Węzły MANET i radiowe sieci kratowe (mesh)

• Obrona cywilna

Łączność kryzysowa i telekomunikacja

• Tymczasowe mobilne stacje bazowe

• Zestawy do przywracania łączności po awariach i katastrofach

• Węzły łączności służb ratunkowych

Badania i rozwój

• Śledzenie dzikich zwierząt

• Zbieranie danych atmosferycznych

• Sieci czujników na uczelniach

Wersje na zamówienie

Wykonujemy wersje dopasowane do wymagających zastosowań:

• Inne częstotliwości: 780-930 MHz (w tym 433, 900, 915 MHz)

• Inne złącza: SMA, TNC, 4.3-10 na zamówienie

• Uszczelnienie: opcjonalne osłony do pracy w trudnych warunkach

• Każdą antenę sprawdzamy i stroimy indywidualnie na twoją częstotliwość. Zapraszamy do kontaktu w sprawie zamówień hurtowych i OEM.

Zawartość zestawu

• Składana antena GP 868 MHz

• Maszt teleskopowy z uchwytem zaciskowym

• Pomiar RF każdej anteny (usługa płatna)

• 2 lata gwarancji producenta

Dlaczego profesjonaliści wybierają tę antenę

✔ Starannie zaprojektowana: dokładne strojenie i duży zasięg
✔ Wytrzymuje codzienną pracę w terenie
✔ Nie tylko parametry w katalogu: każdą sztukę sprawdzamy
✔ Korzystają z niej operatorzy dronów, inżynierowie telekomunikacji i firmy z branży obronnej
