Filtr Notch_Tiny 433/435 MHz

Filtr Notch_Tiny 433 / 435 MHz

Silne sygnały 433 MHz nie dotrą do odbiornika

Filtr Notch_Tiny 433/435 MHz to mały, precyzyjnie strojony filtr w.cz., który usuwa silne niepożądane sygnały w okolicy 433 MHz lub 435 MHz, zanim dotrą do czułego odbiornika radiowego.

Takie zakłócenia bywają zaskakująco trudne do wykrycia. Odbiornik może być dobrze dostrojony, anteny mogą mieć niski WFS (VSWR), a mimo to po włączeniu pobliskiego nadajnika dużej mocy spada zasięg, rosną szumy albo odbiór staje się niestabilny.

Przyczyną często nie są zakłócenia w samym kanale pracy odbiornika. Odbiornik jest po prostu narażony na bardzo silny sygnał spoza swojego zakresu częstotliwości.

Czuły odbiornik musi sobie poradzić z tym sygnałem, zanim w ogóle zajmie się swoją właściwą pracą.

Tu pomaga dobrze zaprojektowany filtr wycinający.

Usuń częstotliwość, która sprawia kłopot

Notch_Tiny nie filtruje dużej części widma w.cz., tylko jedną konkretną częstotliwość.

Filtr może być dostrojony na:

433 MHz lub 435 MHz

Na wybranej częstotliwości daje głębokie wycięcie, z tłumieniem co najmniej 38 dB.

Poza wycięciem filtr wprowadza jak najmniejsze dodatkowe straty.

Dzięki temu przydaje się, gdy chcesz ochronić odbiornik przed wyjątkowo silnym nadajnikiem w pobliżu bez niepotrzebnego osłabiania sygnału użytecznego.

38 dB to dużo więcej, niż się wydaje

Decybele to skala logarytmiczna, więc liczby mogą być mylące.

Różnica między 30 dB a 38 dB na papierze nie robi wrażenia, ale oznacza znacznie mniejszą moc w.cz. za filtrem.

Przy tłumieniu 38 dB zostaje tylko ok. 0,016% pierwotnej mocy w.cz. na częstotliwości wycięcia, czyli ok. 6,3 tys. razy mniej.

Prosty przykład: niepożądany sygnał o mocy 1 W zostanie osłabiony do ok. 0,16 mW.

Nie znaczy to, że każdy problem z odbiornikiem automatycznie zniknie. Efekt końcowy zależy od mocy nadajnika, odległości między antenami, ich wzajemnego ustawienia, różnicy częstotliwości i samego odbiornika. Liczby te dobrze jednak pokazują, ile energii w.cz. filtr potrafi usunąć.

Do rzeczywistych instalacji radiowych

W paśmie 433 MHz pracuje wiele różnych urządzeń radiowych, a w wielu instalacjach w tym samym miejscu działa więcej niż jeden nadajnik.

Ma to szczególne znaczenie w systemach, w których nadajnik 433 MHz dużej mocy jest zamontowany blisko innego odbiornika radiowego.

Typowe zastosowania:

• systemy RC i sterowania dalekiego zasięgu 433 MHz

• telemetria 433 MHz

• sprzęt UAV i FPV

• modemy radiowe

• stacje naziemne

• odbiorniki SDR

• sprzęt pomiarowy i monitorujący

• niestandardowe systemy radiowe

• instalacje z małą izolacją między nadajnikiem a odbiornikiem

Notch_Tiny podłącza się między wejście odbiornika a antenę. Tłumi niepożądaną częstotliwość, zanim sygnał dotrze do toru wejściowego odbiornika.

Każdy strojony indywidualnie, a nie tylko złożony

Każdy filtr stroimy na częstotliwość wybraną przez klienta.

Filtr złożony z elementów o wartościach nominalnych może się wyraźnie różnić od filtra rzeczywiście dostrojonego, zwłaszcza przy wąskim wycięciu.

Dlatego po strojeniu każdy Notch_Tiny sprawdzamy wektorowym analizatorem obwodów (VNA).

Specyfikacja produkcyjna gwarantuje tłumienie co najmniej 38 dB na wybranej częstotliwości wycięcia.

Dostajesz więc filtr zmierzony po złożeniu i strojeniu, a nie oparty wyłącznie na teoretycznych wartościach elementów.

Zmieści się prawie wszędzie

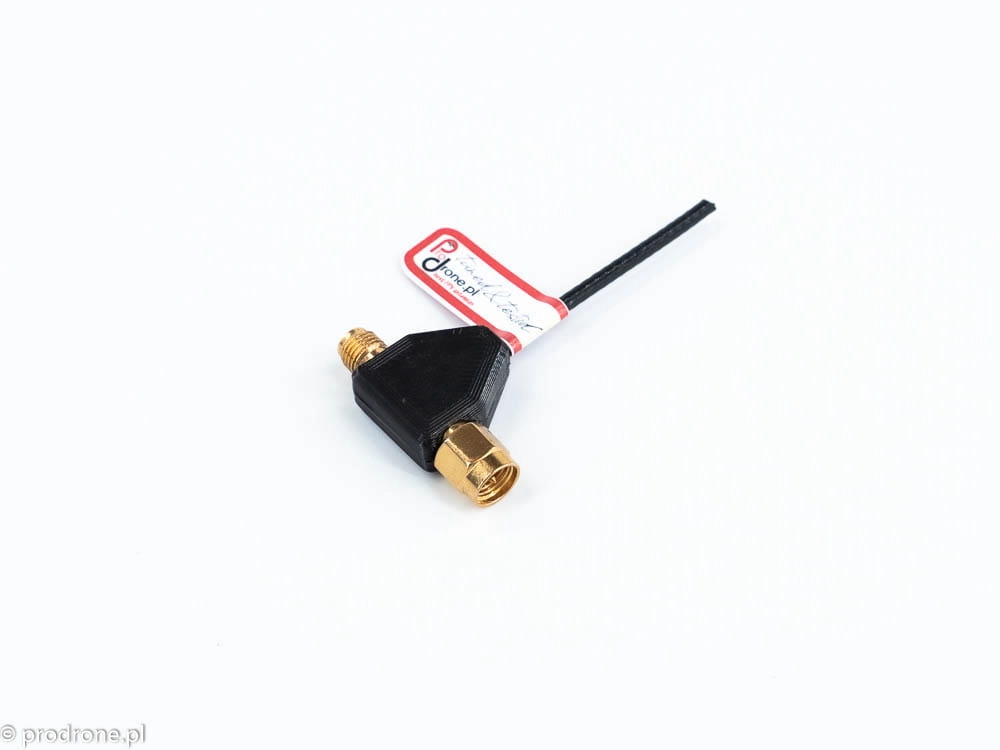

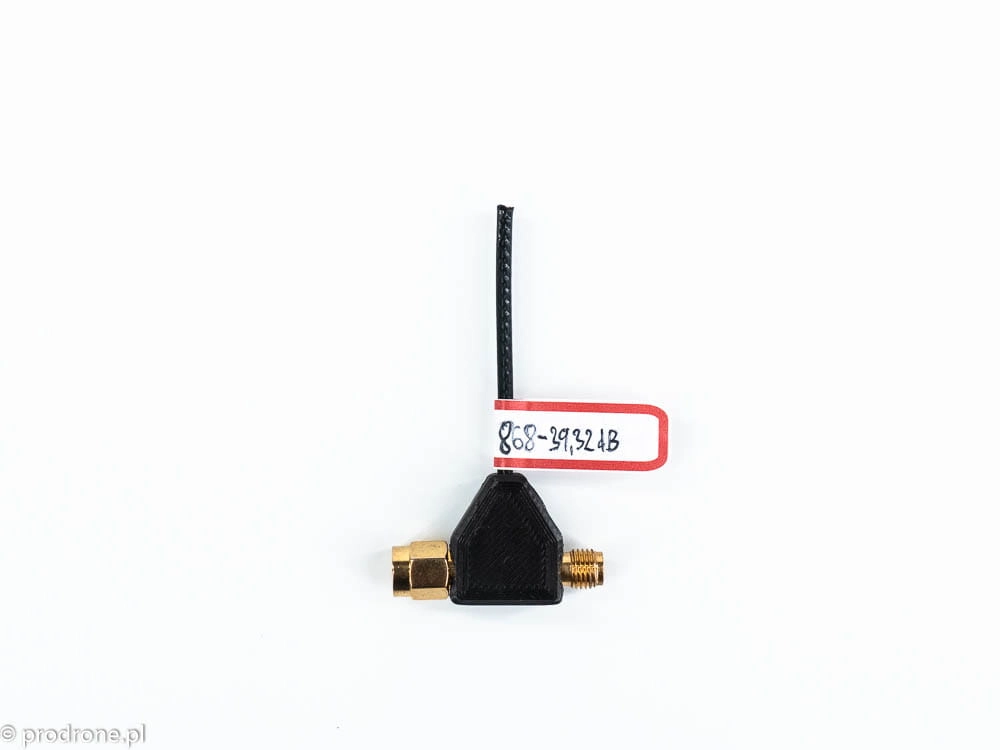

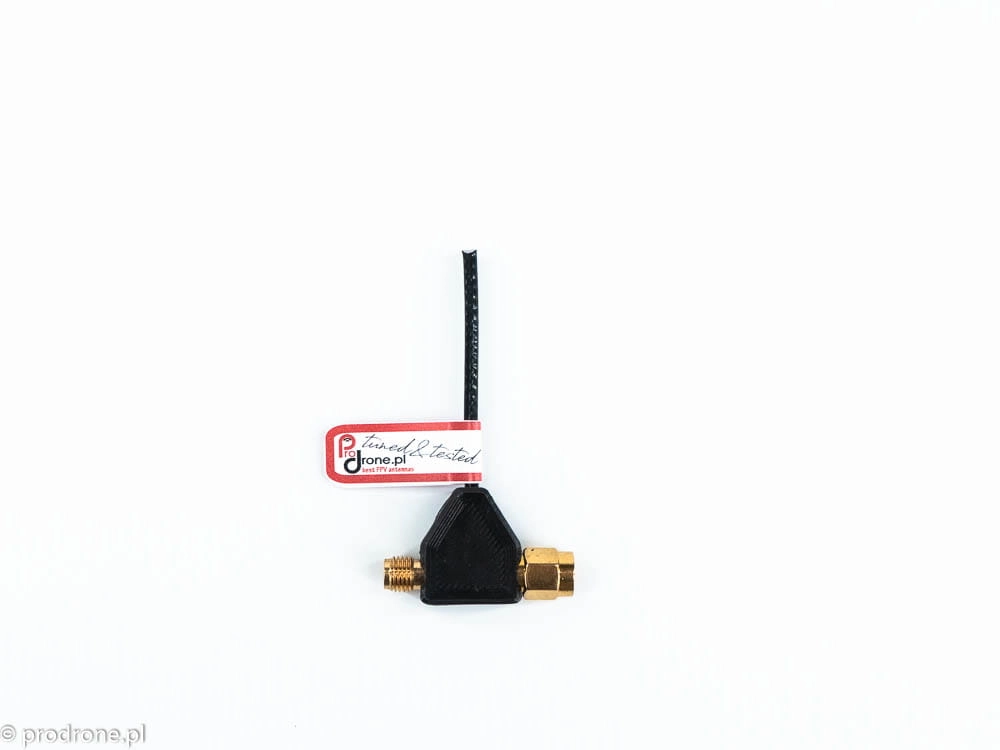

Notch_Tiny waży tylko 7 g i ma złącza SMA.

Dzięki małym wymiarom pasuje tam, gdzie brakuje miejsca na dodatkowe elementy toru w.cz., np. w małych bezzałogowcach (UAV), naziemnym sprzęcie FPV i przenośnych systemach radiowych.

Nie trzeba dokładać dużego zewnętrznego filtra, gdy wystarczy mały filtr na konkretną częstotliwość.

Parametry

Kiedy warto użyć tego filtra?

Notch_Tiny najbardziej się przydaje, gdy masz już dobry odbiornik i anteny, ale silny nadajnik 433/435 MHz w pobliżu powoduje niespodziewane problemy.

Jeśli odbiór pogarsza się po włączeniu nadajnika, zasięg wyraźnie zależy od jego mocy albo odbiornik traci czułość w pobliżu źródła sygnału w.cz., stłumienie tego niepożądanego sygnału na wejściu antenowym jest często dużo lepszym rozwiązaniem niż próby kompensowania problemu w innym miejscu systemu.

Filtr wycinający robi jedną rzecz i robi ją bardzo dobrze:

usuwa jedną konkretną, niepożądaną częstotliwość z sygnału, który trafia do twojego odbiornika.

Notch_Tiny wycina tylko to, co trzeba, a do tego zapewnia tłumienie ≥38 dB, indywidualne strojenie z pomiarem na VNA i wagę 7 g. To praktyczne rozwiązanie do wymagających instalacji radiowych 433 MHz i 435 MHz.
