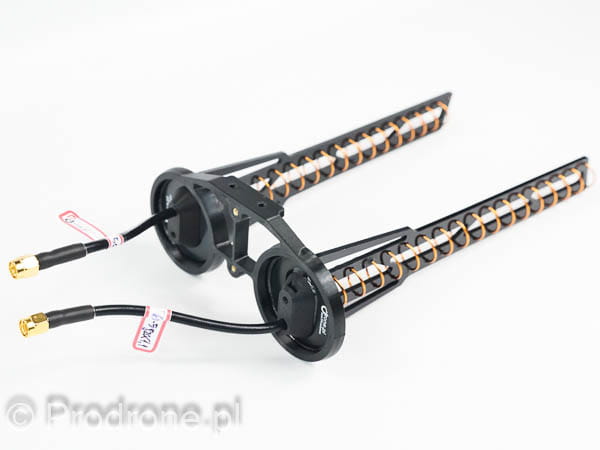

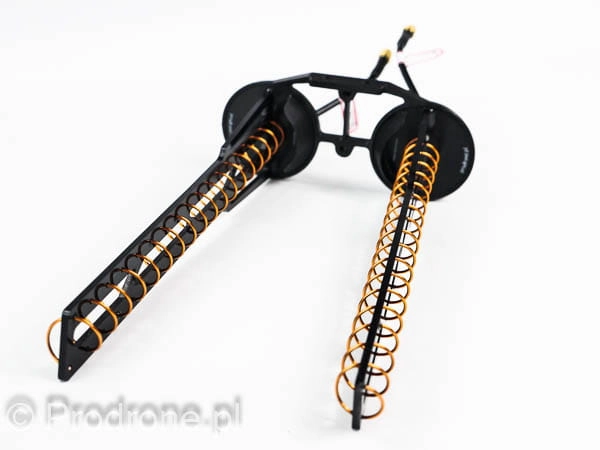

HELIX PRO_18: profesjonalny zestaw anten helikalnych 5,8 GHz do dronów przekaźnikowych FPV

Parametry techniczne

• Zakres częstotliwości: 5640-5945 MHz
• Konstrukcja: helisa o 18 zwojach
• Polaryzacja: prawoskrętna (RHCP) lub lewoskrętna (LHCP), do wyboru
• Zysk maksymalny: 16 dBi
• Szerokość wiązki: 25° w głównej wiązce (przy mniejszych odległościach do 50°)
• WFS (VSWR): bardzo niski, <1,2
• Straty odbiciowe (return loss): -27 dB
• Sprawność: 99,8%
• Pasmo użyteczne: 130 MHz przy VSWR poniżej 1,1
• Impedancja: standardowe 50 Ω
• Złącze: SMA lub RP-SMA, do wyboru

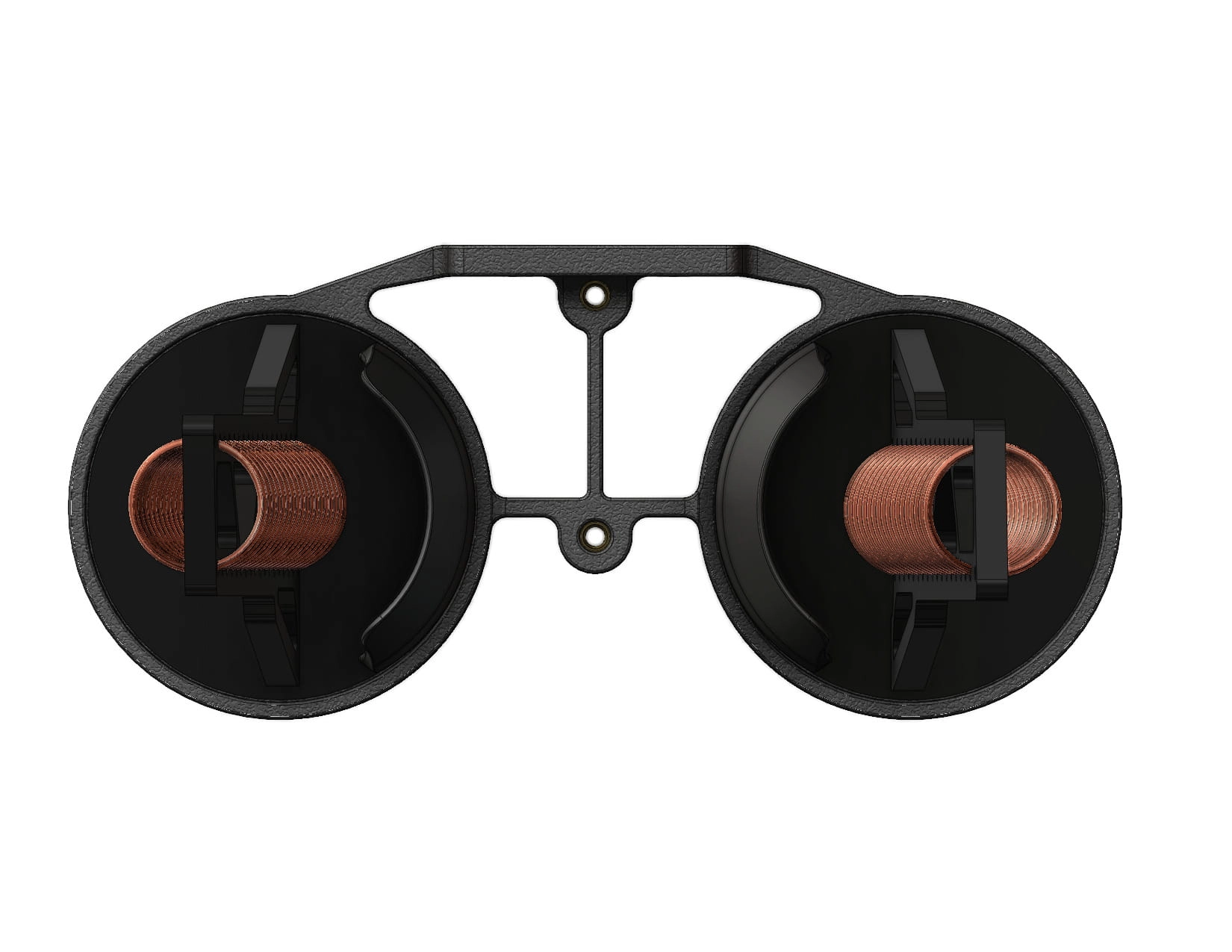

• Reflektor: 45 mm, wytrzymały laminat
• Promiennik: drut 1,2 mm z czystej miedzi, emaliowany
• Przewód: RG402 semi-rigid (półsztywny), wysokiej klasy
• Długość przewodu: 12 cm (optymalna przy montażu bezpośrednim)
• Moc maksymalna: 50 W na wejściu
• Waga jednej anteny: 40 g (mała masa, korzystna w locie)
• Potwierdzony zasięg: ponad 20 km w dobrych warunkach

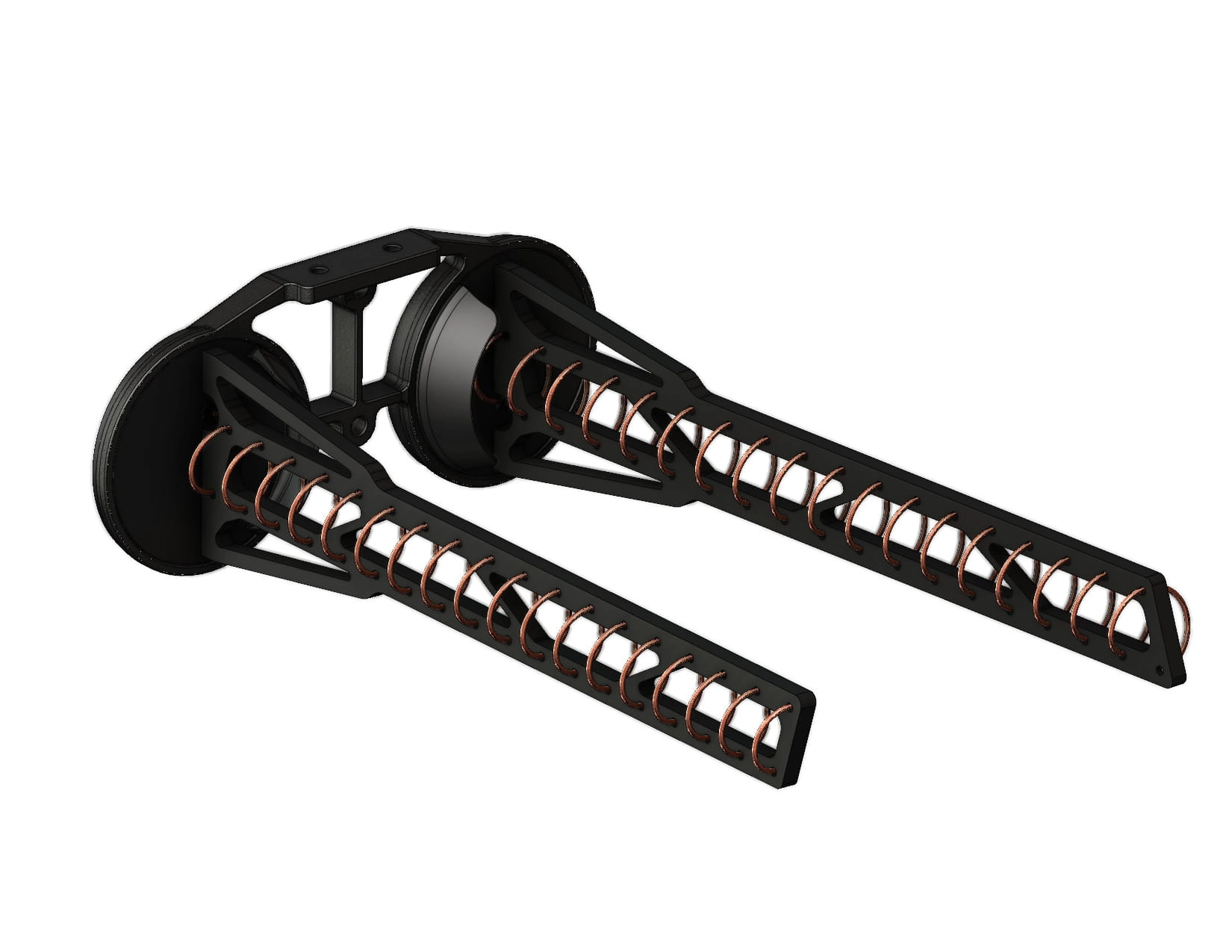

Zestaw do drona przekaźnikowego FPV

HELIX PRO-18 powstał z myślą o dronach przekaźnikowych FPV. Pozwala latać na odległości, które wcześniej były poza zasięgiem. Zestaw zamienia drona w przekaźnik sygnału w powietrzu, który zwiększa zasięg do ponad 20 km i zachowuje czysty obraz.

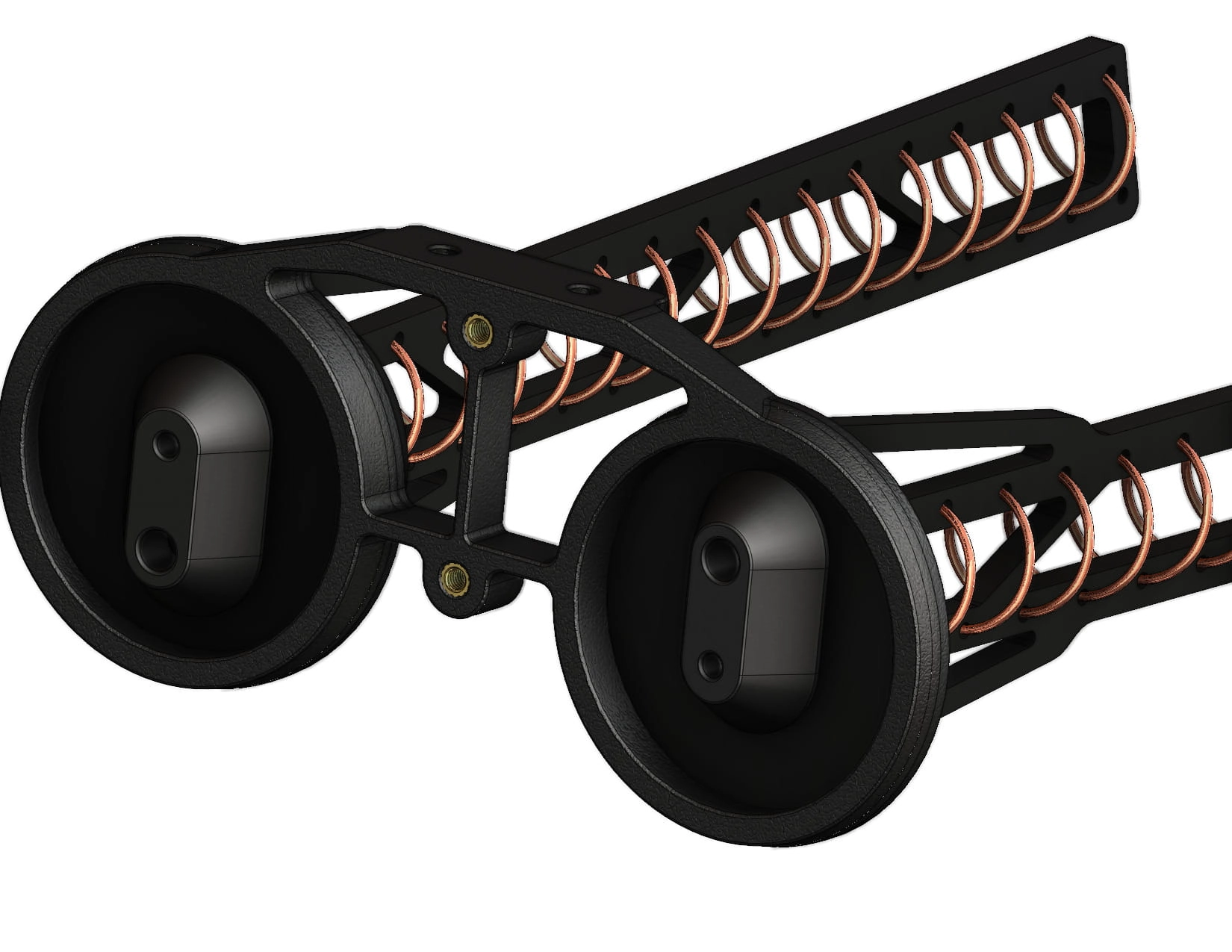

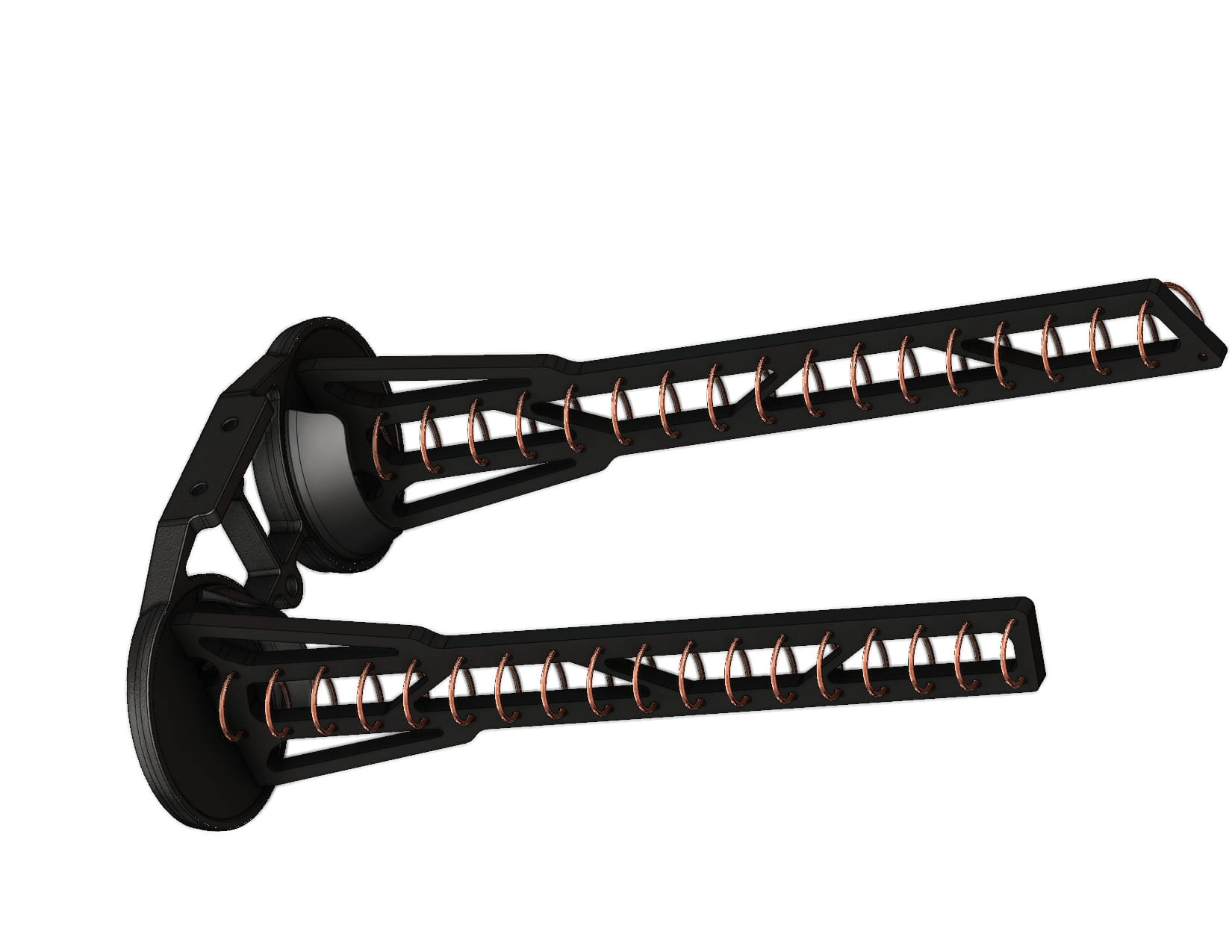

Obie anteny są ustawione względem siebie pod kątem 6°, starannie dobranym do pracy w układzie przekaźnikowym. Dzięki temu sygnał dobrze dociera zarówno do drona, którym latasz, jak i do stacji naziemnej. Powstaje pewne łącze pośredniczące, które wielokrotnie zwiększa użyteczny zasięg.



Zalety zestawu przekaźnikowego FPV

Zestaw anten HELIX PRO-18 rozwiązuje najważniejsze problemy, jakie pojawiają się przy budowie przekaźnika sygnału w powietrzu:

• Dłuższy łańcuch łączności: możesz zbudować łącze z kilkoma punktami pośrednimi i latać daleko poza zasięgiem wzroku
• Odtwarzanie sygnału: sygnał jest czysto odbierany i nadawany dalej, więc szumy i zniekształcenia się nie sumują
• Prosty montaż: mocowanie zaprojektowane do tego zestawu pasuje do typowych ram dronów przekaźnikowych
• Rozkład masy: anteny ustawione pod kątem 6° nie zaburzają stabilności lotu
• Niewielkie zakłócenia.

Staranne wykonanie

Każdą antenę HELIX PRO-18 stroimy i sprawdzamy indywidualnie. Helisa daje polaryzację kołową bardzo dobrej jakości, która mocno ogranicza wpływ odbić sygnału (multipath) i ułatwia przenikanie sygnału przez przeszkody.

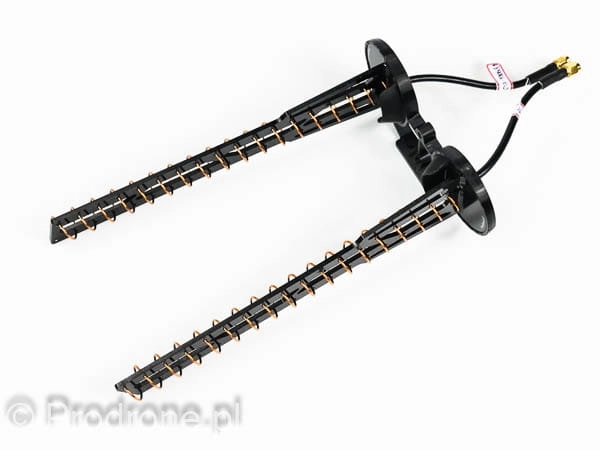

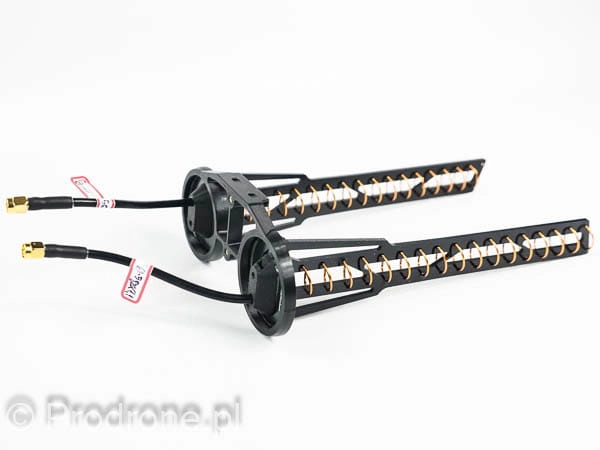

Półsztywny przewód RG402 pozwala ustawić anteny w wybranej pozycji bez pogorszenia sygnału. Zwykłe przewody po wygięciu tracą parametry, a przewód semi-rigid zachowuje je niezależnie od ułożenia. To ważne przy dokładnym ustawieniu anten, którego wymaga praca w układzie przekaźnikowym.

Co zyskujesz

• Maksymalny zasięg: potwierdzona łączność na ponad 20 km w dobrych warunkach
• Rozbudowa sieci: kilka przekaźników połączonych w łańcuch daje praktycznie nieograniczony zasięg
• Przenikanie przez przeszkody: lepsze przenikanie sygnału przez przeszkody dzięki polaryzacji kołowej
• Jakość sygnału: niski poziom szumów, bardzo czysty odbiór i retransmisja sygnału
• Lepsza praca diversity: przesunięcie anten o dokładnie wyliczone 6° poprawia działanie odbiornika diversity
• Powtarzalne parametry: anteny w każdej parze dobieramy fabrycznie tak, żeby miały takie same parametry

Zastosowania w układach przekaźnikowych

• Loty poza zasięgiem wzroku (BVLOS)
• Profesjonalne filmowanie z dużych odległości przez przekaźnik sygnału
• Loty w górach i kanionach z przekaźnikiem sygnału
• Loty dronem za horyzont
• Inspekcje przemysłowe na dużym obszarze: rurociągi, linie energetyczne, duże obiekty
• Akcje poszukiwawczo-ratownicze z większym zasięgiem łączności
• Rozpoznanie i obserwacja na większym promieniu działania

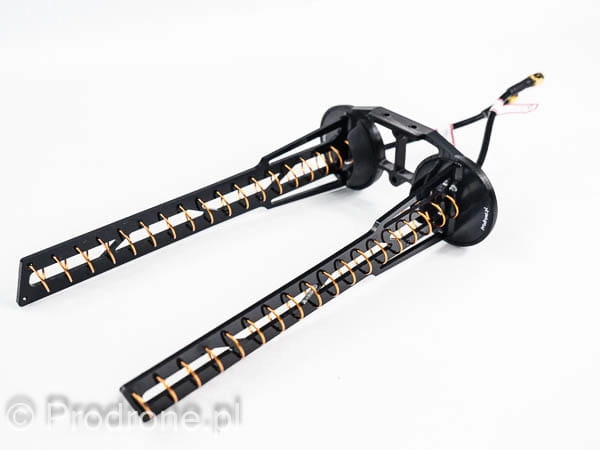

Zawartość zestawu

• Precyzyjnie strojone anteny helikalne HELIX PRO-18
• Uniwersalne mocowanie (zmontowane)
• Etykiety z podstawowymi danymi strojenia każdej anteny.

Waga całego zestawu: około 90 g.

Zrób z drona przekaźnik sygnału i lataj daleko za horyzont

Dlaczego w systemach 5,8 GHz anteny powinny być do siebie dopasowane

W łączach radiowych na 5,8 GHz dopasowanie anten do siebie ma duże znaczenie. Anteny dostrojone do tego samego zakresu częstotliwości dobrze ze sobą współpracują: sygnał jest silny, problemów jest mniej, a łącze działa stabilnie.

Co się dzieje, gdy anteny nie są dopasowane?

Weźmy dwie anteny:

• Antena A: na 5640 MHz ma VSWR 1,1 (bardzo dobrze). Jednak na 5900 MHz VSWR rośnie do 2,5, więc duża część mocy się odbija, zamiast zostać wypromieniowana.

• Antena B: na 5900 MHz ma VSWR 1,1, ale na 5640 MHz VSWR rośnie do 2, co daje podobne problemy.

Takie niedopasowanie powoduje szereg problemów:

1. Słabszy sygnał: przy wysokim VSWR antena odbija moc z powrotem do nadajnika, zamiast ją wypromieniować. Sygnał słabnie, a zasięg maleje.

2. Problemy z nadajnikiem: odbita moc nie znika, tylko wraca do nadajnika, który może się przegrzewać, a z czasem nawet ulec uszkodzeniu. To jak przepychanie wody przez zatkaną rurę: w końcu coś nie wytrzyma.

3. Nierówne działanie: jeśli system ma pracować w całym zakresie (np. 5640-5900 MHz), z niedopasowanymi antenami jego działanie będzie nieprzewidywalne. Na jednym kanale łącze będzie działać dobrze, na innym słabo.

Co ze współczynnikiem osiowym?

Współczynnik osiowy (axial ratio) mówi, na ile polaryzacja anteny jest rzeczywiście kołowa. Niski współczynnik (bliski 1, czyli 0 dB) jest bardzo dobry: antena dobrze spełnia swoje zadanie. Wysoki współczynnik osiowy oznacza mniej sprawną antenę, co może powodować:

• Słabszy sygnał: antena gorzej odbiera i nadaje sygnał.

• Więcej zakłóceń: tam, gdzie sygnał często się odbija (np. w mieście lub w budynkach), zły współczynnik osiowy nasila zakłócenia.

• Niezgodność polaryzacji: jeśli anteny po obu stronach łącza mają różne współczynniki osiowe, gorzej ze sobą współpracują, co dodatkowo pogarsza łączność.

Dlaczego warto mieć dopasowane anteny

Zamawiając anteny dostrojone do tego samego zakresu (np. 5640-5900 MHz), zyskujesz:

• Niski VSWR w całym zakresie: anteny pracują sprawnie na wszystkich częstotliwościach z zakresu, a odbicia są minimalne.

• Bardzo dobry współczynnik osiowy: anteny zachowują dobrą polaryzację kołową, co ogranicza zakłócenia i poprawia siłę sygnału.

• Dłuższą żywotność nadajnika: przy mniejszej mocy odbitej nadajnik mniej się grzeje i dłużej działa.

• Oszczędność: nie tracisz czasu ani pieniędzy na strojenie lub wymianę niedopasowanych anten.

Jako producent anten dbamy o to, żeby każda dostarczona antena była dostrojona do twoich potrzeb, a cały system działał stabilnie i niezawodnie. Bez niedopasowań i bez kłopotów, po prostu dobre parametry.
