Hybrydowa antena J-Pole 2.5 dBi 868 / 900 / 915 MHz

Hybrydowa antena J-Pole: klasyczna konstrukcja w nowym wydaniu na 868 MHz (lub 900 albo 915 MHz)

Antena J-Pole to konstrukcja sprawdzona przez lata w łączności radiowej. Wywodzi się z dipola półfalowego, do którego dodano ćwierćfalowy odcinek dopasowujący (stub), i od dziesięcioleci jest niezawodna i skuteczna. Nasza wersja łączy sprawdzone zasady RF z materiałami dobranymi do dzisiejszych, wymagających zastosowań.

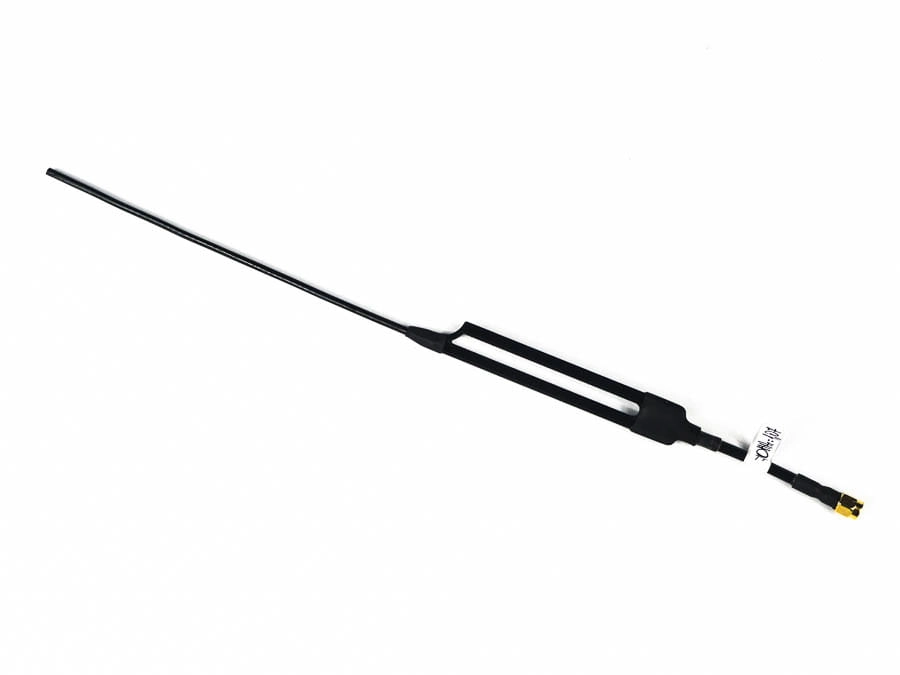

Hybrydowa antena J-Pole 868 MHz

• Wytrzymała. Dobrze dostrojona. Niezawodna.

  Gdy system na 868 MHz (LoRa, telemetria, FPV lub IoT) ma pewnie działać na duże odległości, wybór anteny ma znaczenie. Hybrydowa antena J-Pole 868 MHz zapewnia stabilny sygnał, pokrycie dookólne i wytrzymałą konstrukcję, która dorównuje drogim odpowiednikom, takim jak TrueRC Bardpole.

  To nie jest kolejna kopia anteny J-Pole, tylko dopracowana i sprawdzona w terenie antena o wytrzymałej konstrukcji, precyzyjnie dostrojona do pracy w realnych warunkach.

  Dlaczego J-Pole?

  Połączenie dipola półfalowego z ćwierćfalowym stubem to klasyka radiotechniki, i to nie bez powodu:

  ✔ Dopasowanie impedancji bez dodatkowych układów
  Stub sam przekształca impedancję dipola ~70 Ω na czyste 50 Ω, bez dodatkowych balunów i układów dopasowujących.

  ✔ Charakterystyka dookólna
  Równomierne pokrycie w poziomie zapewnia stabilny sygnał dla dronów, stacji naziemnych i platform w ruchu.

  ✔ Szerokie pasmo
  WFS (VSWR) poniżej 1,5:1 w paśmie ponad 20 MHz, więc niewielkie zmiany częstotliwości nie wymagają przestrajania.

  ✔ Nie wymaga przeciwwagi (ground plane)
  Nie potrzebujesz przeciwwag (radiali): antena działa w każdym miejscu i nie rozstraja się w pobliżu metalu.

  Wytrzymałość i dobre parametry RF

  Zachowaliśmy sprawność anteny J-Pole i sprawiliśmy, że jest praktycznie niezniszczalna:

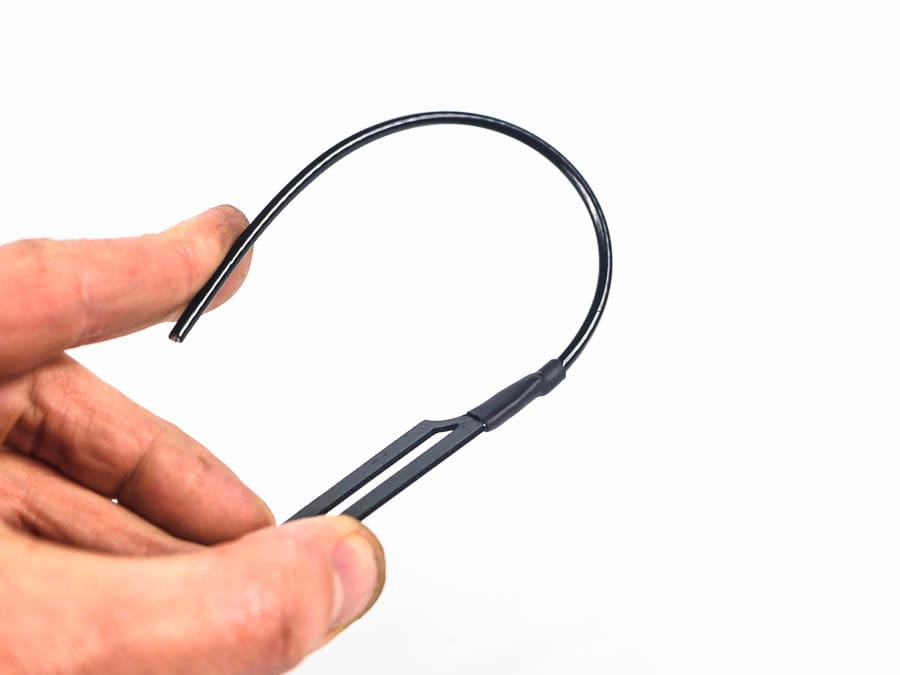

  • Promiennik: elastyczna stal sprężynowa w izolacji PVC: wygina się, a nie łamie.

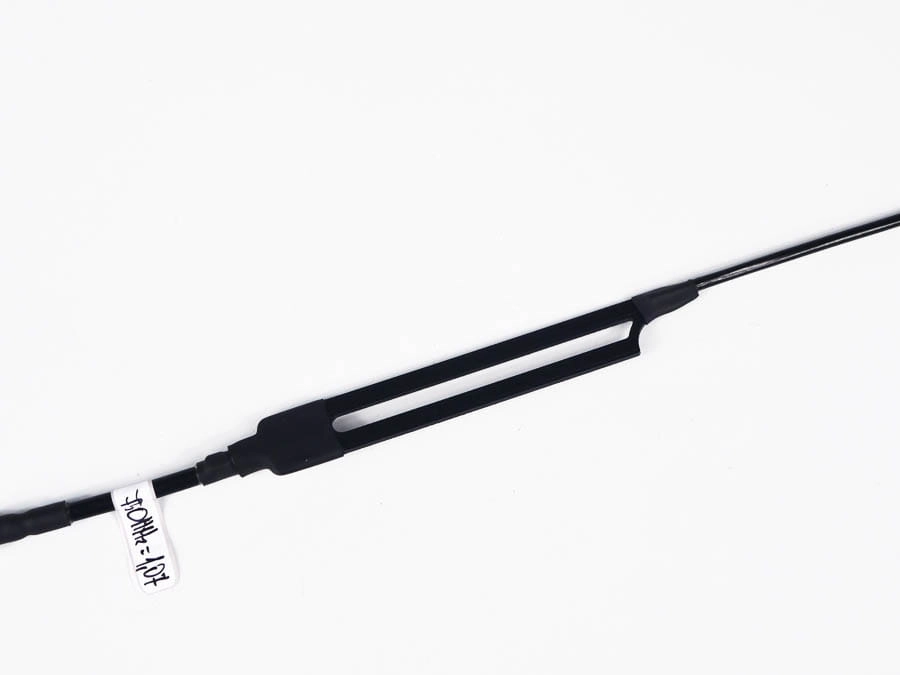

  • Stub dopasowujący: precyzyjna płytka PCB z laminatu FR4 z dopracowanym kształtem ścieżek.

  • Złącze: SMA-F (lutowane, nie zaciskane).

  • Waga: tylko 12-14 g, idealna do dronów i zestawów przenośnych.

  Każdą sztukę ręcznie sprawdzamy na analizatorze VNA, żeby uzyskać rezonans dokładnie na 868 MHz.

  Najważniejsze parametry

  Parametr	Wartość
  Zakres częstotliwości	868 MHz ±10 MHz
  Szerokość pasma	>20 MHz (RL < -13 dB)
  VSWR	<1,2 na 868 MHz
  Zysk	~2,5 dBi
  Polaryzacja	Pionowa
  Złącze	SMA-F

  Dostępne wersje

  • Bardzo krótka (przewód 4 cm): do ciasnych miejsc (np. przy stosie elektroniki drona).

  • Krótka (przewód 6 cm): usztywniona, do telemetrii w dronach.

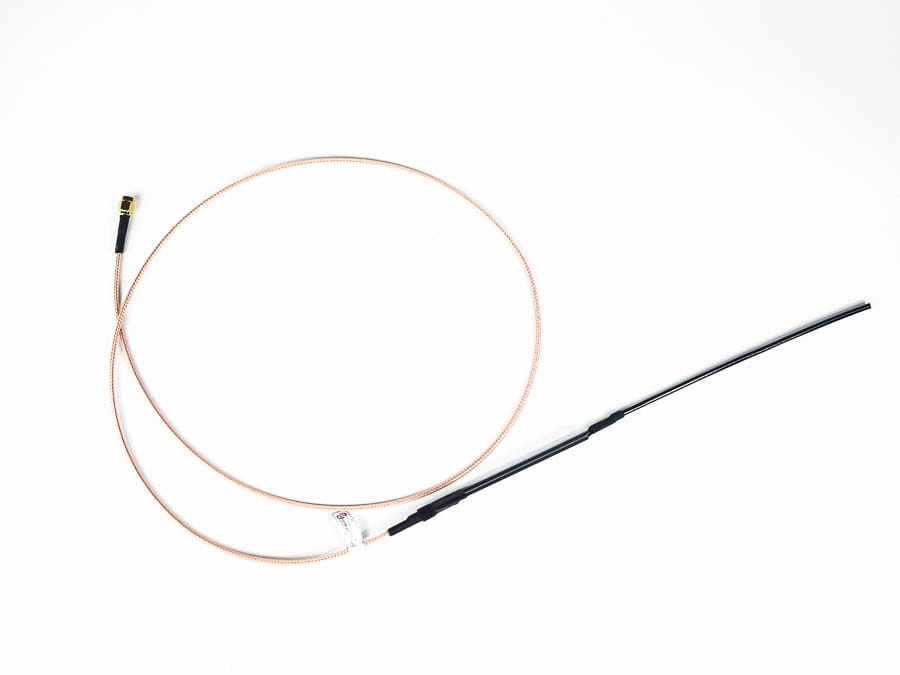

  • Długa (1 m przewodu RG316D): elastyczny przewód do instalacji stacjonarnych.

  Porównanie z Bardpole

  Bardpole to bardzo dobra antena, ale nasza hybrydowa J-Pole ma:

  • Podobne lub lepsze parametry RF.

  • Przewód i złącze do wyboru.

  • Brak różnic między partiami: każdą sztukę stroimy indywidualnie.

  Dla kogo?

  • Bramki LoRa, które muszą działać bez przerw.

  • Piloci FPV (sterowanie ExpressLRS na 868 MHz).

  • Lokalizatory w akcjach poszukiwawczo-ratowniczych.

  • Przemysłowe IoT w trudnych warunkach.

  • Krótkofalowcy eksperymentujący z pasmem 868 MHz.

  Podsumowanie

  To nie jest wiotka antena prętowa, tylko profesjonalne narzędzie do odpowiedzialnych zastosowań radiowych. Jeśli pracujesz na 868 MHz, hybrydowa antena J-Pole powinna znaleźć się w twoim zestawie.

W porównaniu z Bardpole

Wielu użytkowników ceni antenę Bardpole, i słusznie. Ale ta hybrydowa antena J-Pole ma:

• Porównywalne lub lepsze strojenie i pasmo

• Więcej możliwości wyboru: długość przewodu, rodzaj złącza

• Porównywalną wagę i wymiary, dobrane do FPV i telemetrii

• Indywidualne strojenie: brak różnic między partiami
