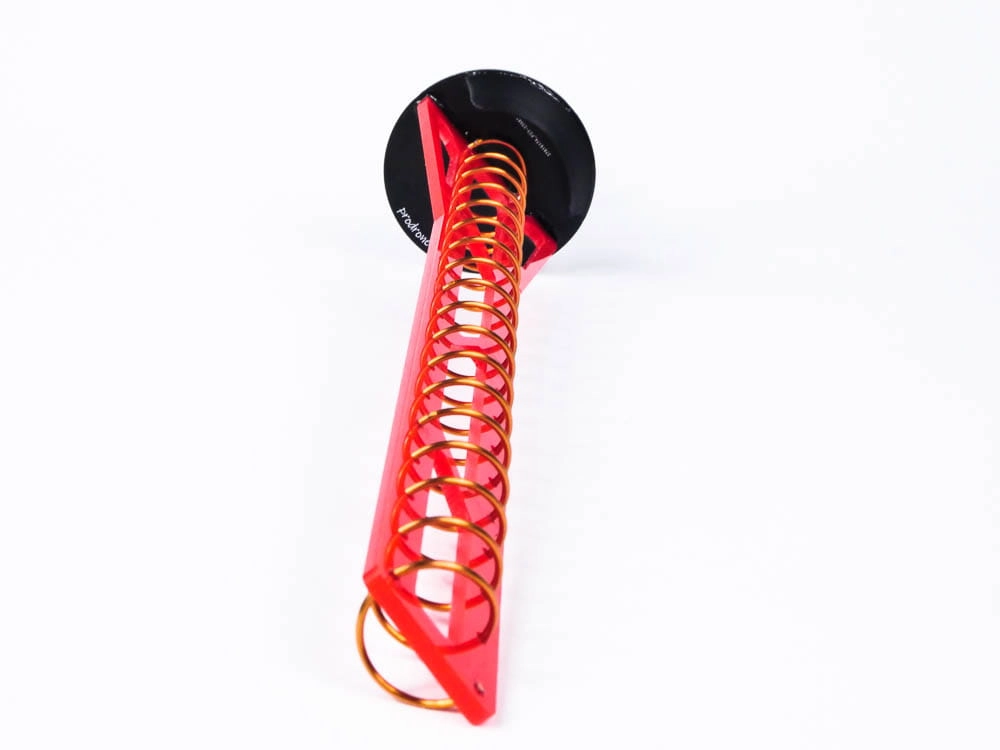

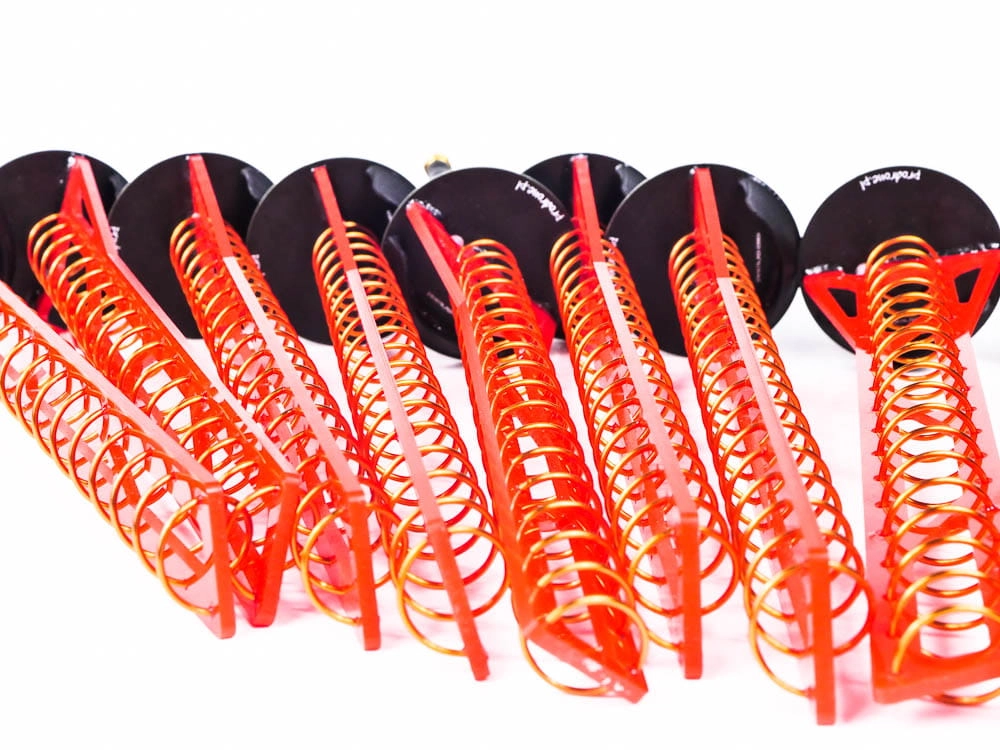

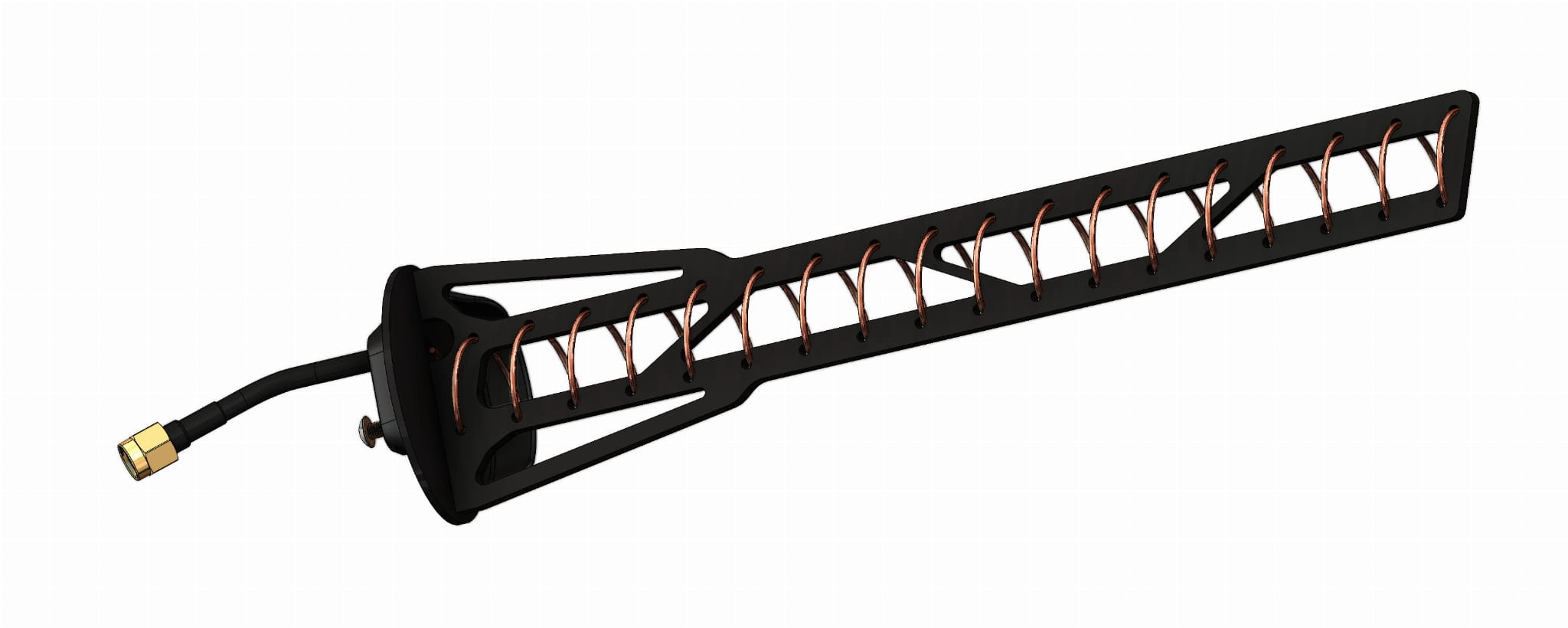

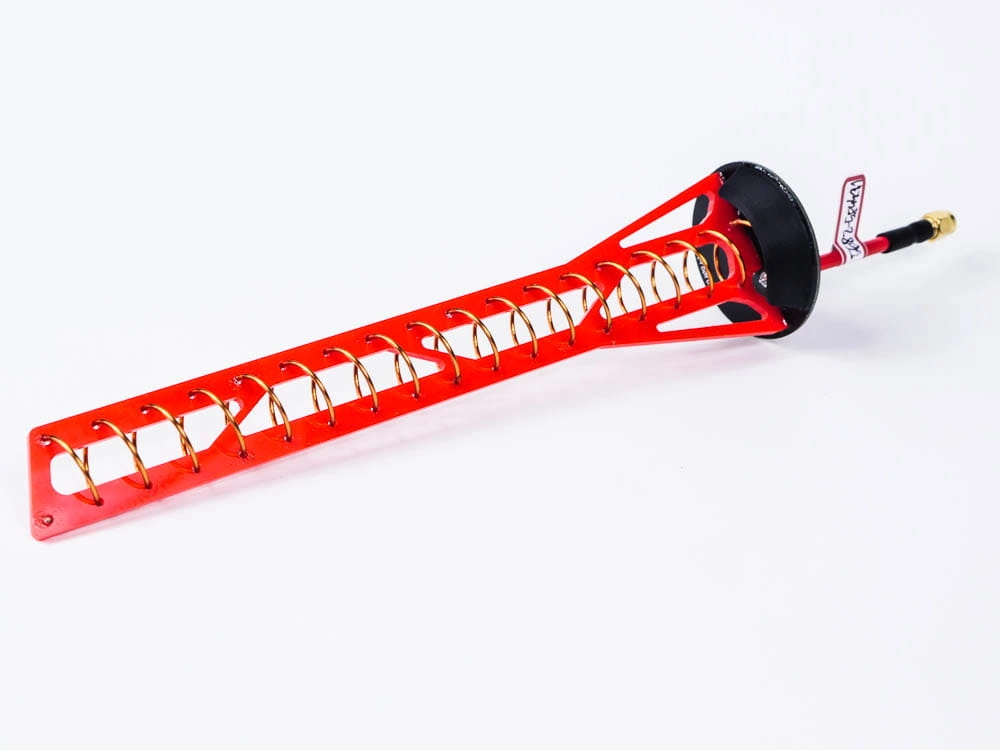

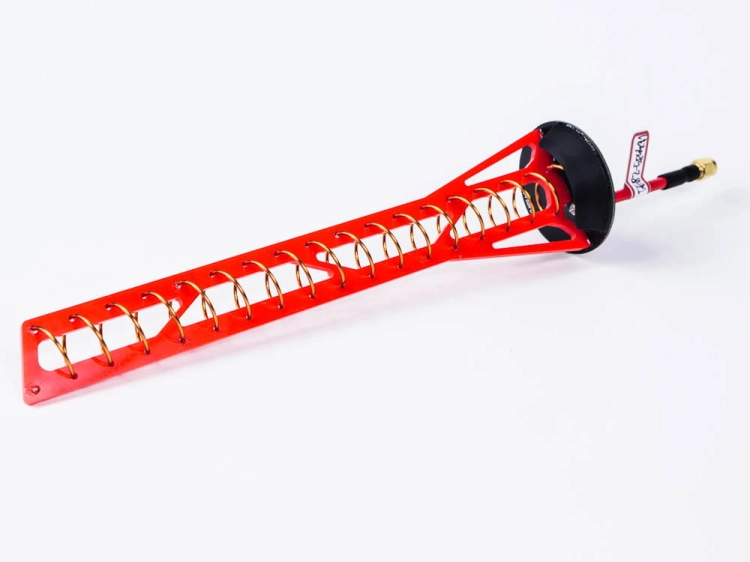

Penetrator v2 16 dBi, antena helikalna 18 zwojów 5.8 GHz

Prodrone Penetrator V2: precyzyjna antena do lotów dalekiego zasięgu

Antena helikalna dopracowana w szczegółach

Penetrator V2 to antena dla pilotów FPV, którzy nie godzą się na kompromisy: liczą się dla nich parametry, zasięg i niezawodność.

Polaryzacja kołowa w skrócie

RHCP czy LHCP: jak wybrać polaryzację

• Do wyboru polaryzacja kołowa prawoskrętna (RHCP) lub lewoskrętna (LHCP)
• Ważne: anteny nadajnika i odbiornika muszą mieć tę samą polaryzację
• Fala biegnie w przestrzeni po spirali, jak korkociąg
• Niezgodna polaryzacja może osłabić sygnał nawet o 20-30 dB

Wskazówka:

• Antena nadawcza RHCP? Odbiorcza też musi być RHCP
• Antena nadawcza LHCP? Odbiorcza też musi być LHCP
• Między RHCP a LHCP nie ma różnicy w działaniu. Ważne tylko, żeby wszystkie anteny miały tę samą polaryzację.

Współpraca z różnymi systemami

• W 100% zgodna ze wszystkimi cyfrowymi systemami FPV
• Bez problemu działa z zestawami analogowymi
• Antenie jest wszystko jedno, czy przesyła sygnał analogowy, czy cyfrowy. Dobra konstrukcja sprawdzi się w każdym systemie

Parametry radiowe

Najważniejsze cechy

• Zysk 16 dBi

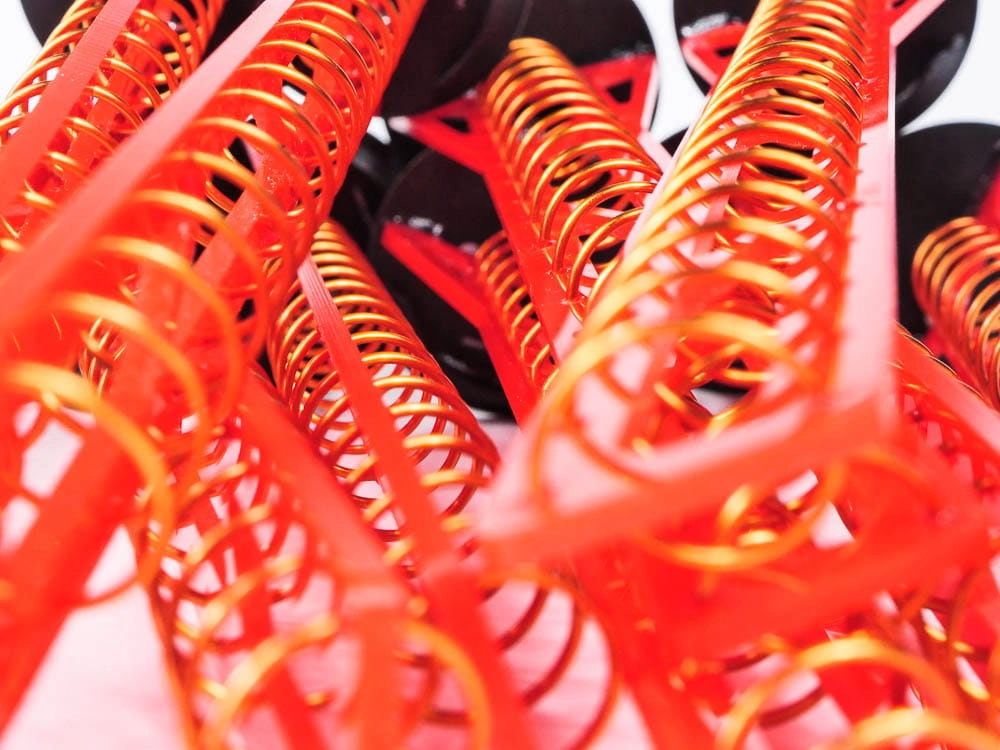

• Helisa o 18 zwojach: wysoki zysk i duży zasięg
• Szerokość wiązki: 25° przy maksymalnym zysku
• Przy mniejszych odległościach wiązka sięga 50°

Dokładne strojenie

Pasmo

• Zakres pracy: 5640-5945 MHz
• WFS (VSWR) poniżej 1,2 w całym paśmie
• Wyniki pomiarów:
  • Straty odbiciowe (return loss): -27 dB
  • Sprawność: 99,8%
  • Pasmo przy VSWR poniżej 1,1: 100-130 MHz

Przewód, który ułożysz tak, jak chcesz

Zalety przewodu semi-rigid (półsztywnego)

• Wysokiej jakości przewód RG402
• Od sprawdzonych producentów
• Wygniesz go i ustawisz antenę dokładnie tak, jak potrzebujesz
• Zachowuje nadany kształt bez dodatkowych przejściówek
• Bardzo niskie tłumienie sygnału

Bezpłatne strojenie na wybraną częstotliwość

Dla stałych klientów

• Chcesz dopasować nową antenę do sprzętu, który już masz?
• Kupujesz u nas kolejny raz? Zajmiemy się tym.
• Bezpłatnie dostroimy antenę do wybranej częstotliwości

Jak zamówić strojenie:

• Dodaj uwagę do zamówienia
• Wpisz: „Stały klient, prośba o dostrojenie częstotliwości”
• Podaj dane z etykiet anten, które już masz
• Dostroimy nową antenę tak, żeby pasowała do posiadanych

Parametry techniczne

Dane anteny

• Pasmo: 5640-5945 MHz
• Zysk: 16 dBi
• VSWR: <1,2
• Szerokość wiązki: 25° (do 50° przy mniejszych odległościach)

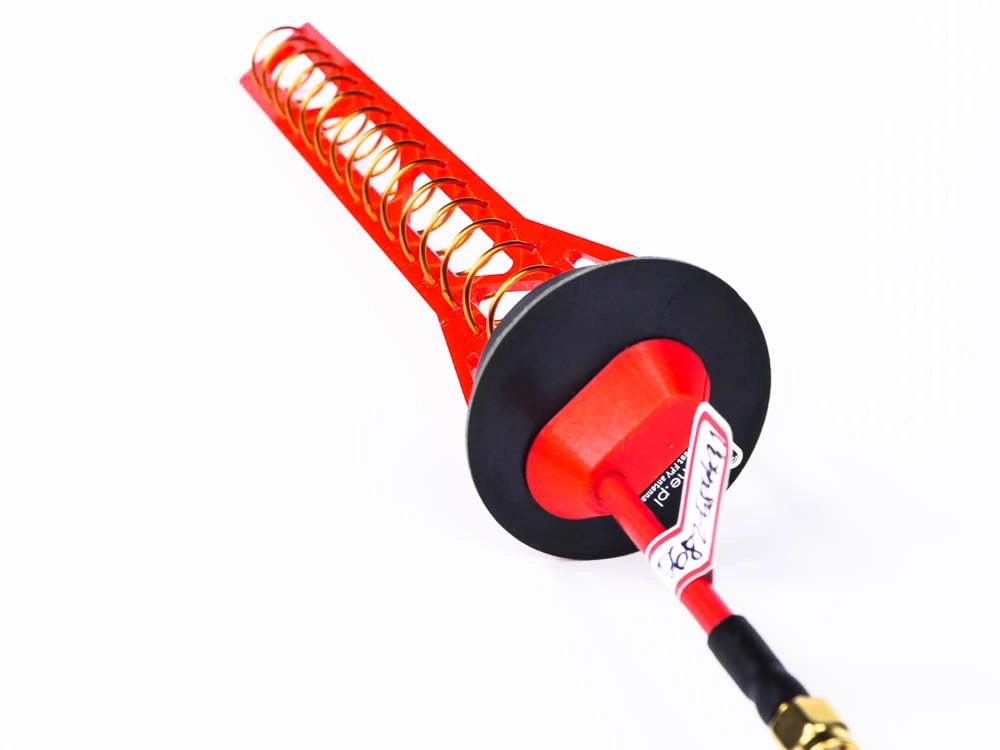

• Średnica reflektora: 45 mm
• Długość przewodu: ~6 cm
• Promiennik: drut 1,2 mm z czystej miedzi, emaliowany
• Liczba zwojów: 18
• Waga: ~36 g
• Złącze: SMA lub RP-SMA
• Moc maksymalna: 50 W

Strojenie na zamówienie

Ważne informacje o strojeniu na inną częstotliwość

• Standardowa antena pracuje w zakresie 5650-5930 MHz
• Możemy dostroić antenę na inną częstotliwość
• Strojenie na zamówienie jest płatne
• Każdą nietypową częstotliwość trzeba uzgodnić przed zakupem
• Skontaktuj się z nami, żeby ustalić szczegóły i cenę strojenia

Zastosowanie

• Loty FPV na bardzo duże odległości
• Najlepiej sprawdza się na trackerze antenowym
• Dla pilotów, którzy potrzebują jak największego zasięgu

Podsumowanie: Penetrator V2 to antena dla tych, którzy chcą latać dalej i pewniej.

Jeśli szukasz do FPV anteny klasy profesjonalnej, to dobry wybór.

Dodatkowe mocowanie

• Z tyłu anteny jest dodatkowe mocowanie na śrubę
• Antenę można przykręcić do dowolnej powierzchni
• Potrzebna śruba M3 i nakrętka M3 (brak w zestawie)

Parametry anteny helikalnej Prodrone Penetrator V2 18T:

• Pasmo: 5640-5945 MHz
• Szerokość wiązki: 25° przy maksymalnym zysku, przy małych odległościach około 50°
• Zysk: 16 dBi
• Średnica reflektora: 45 mm
• Długość przewodu: ok. 6 cm
• Promiennik: drut 1,2 mm z czystej miedzi, emaliowany
• Liczba zwojów: 18
• Polaryzacja: RHCP lub LHCP
• VSWR: poniżej 1,2
• Moc maksymalna: 50 W
• Złącze: SMA lub RP-SMA
• Waga anteny: ok. 36 g
• Liczba sztuk: 1
