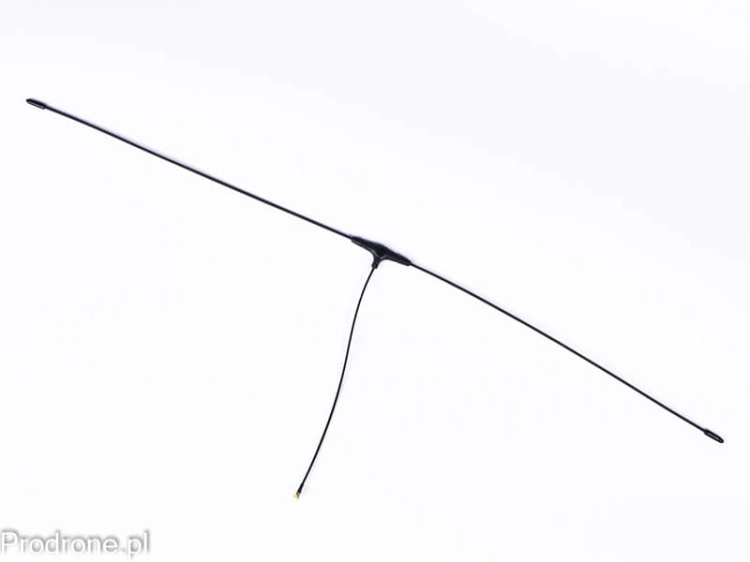

Uniwersalny dipol Uni-Dipole 300-1500 MHz ELRS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 104_20260123123113
Opis

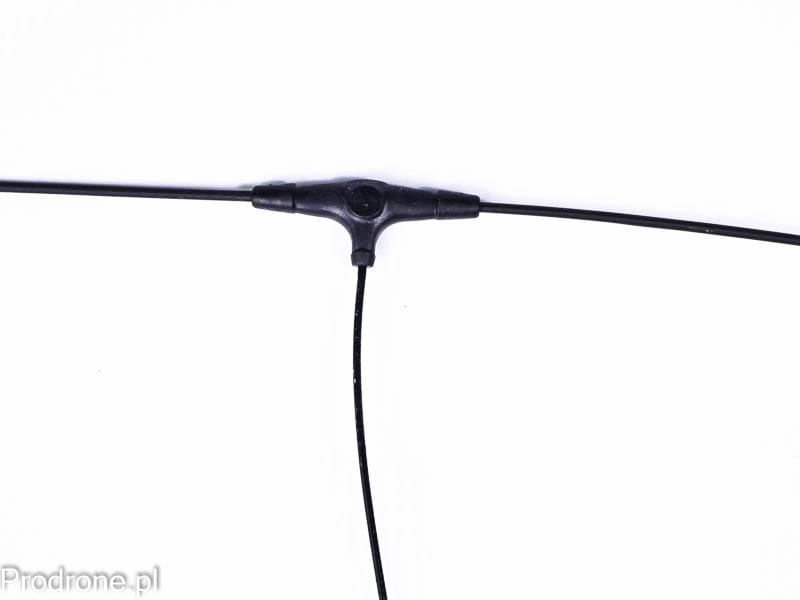

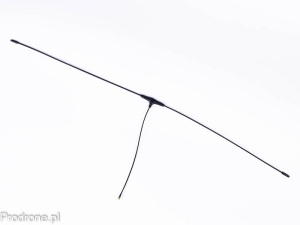

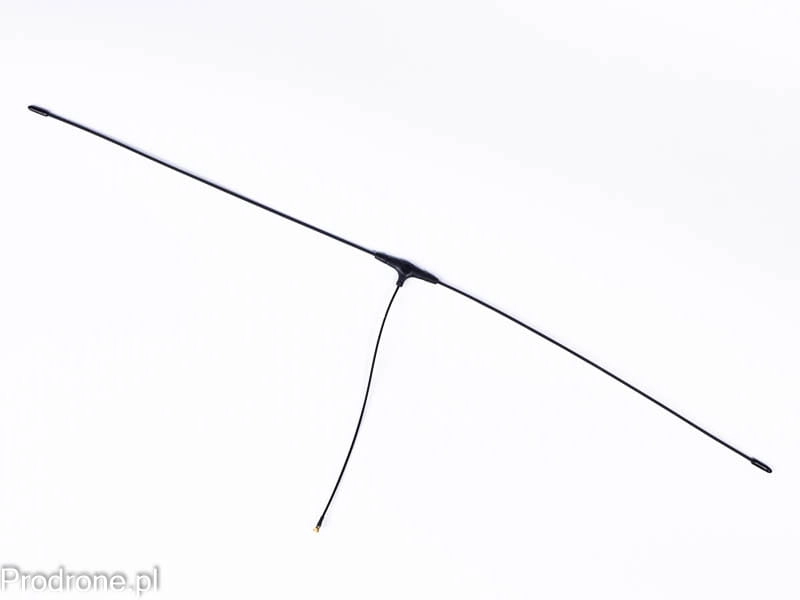

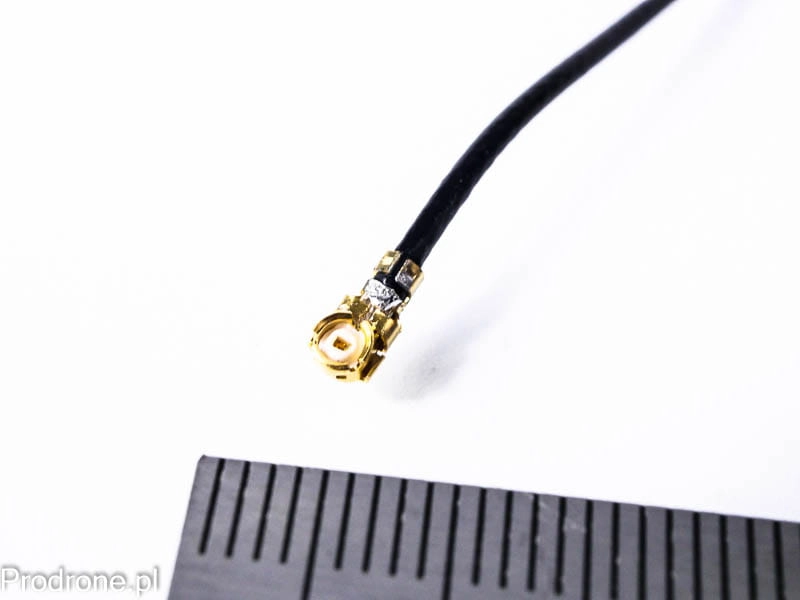

Uniwersalna antena dipolowa ze złączem U.FL (IPEX, IPEX1) na przewodzie 15 cm
Do ExpressLRS (ELRS), LoRa i innych systemów LRS
Ten uniwersalny dipol do samodzielnego dostrojenia (DIY) jest przeznaczony do systemów radiowych dalekiego zasięgu stosowanych w dronach, modelach RC i urządzeniach IoT.
Szukasz dipola już precyzyjnie dostrojonego? Zobacz nasze produkty:
Zgodność z popularnymi systemami LRS:
Sterowanie RC i dronów
- ExpressLRS (ELRS): 868 MHz (UE), 915 MHz (USA), 433 MHz, 2,4 GHz*
- TBS Crossfire: 868 MHz (UE), 915 MHz (USA)
- TBS Tracer: 868 MHz (UE), 915 MHz (USA)
- ImmersionRC Ghost: 2,4 GHz*
- FrSky R9: 868 MHz (UE), 915 MHz (USA)
- DragonLink: 433 MHz
- EZUHF: 433 MHz
- OpenLRS: 433 MHz, 868 MHz
- RFD900/RFD868: 868 MHz, 900-930 MHz
Systemy LoRa/LoRaWAN
- LoRa EU868: 863-870 MHz (Europa)
- LoRa US915: 902-928 MHz (obie Ameryki)
- LoRa AS923: 915-928 MHz (Azja i Pacyfik)
- LoRa CN470: 470-510 MHz (Chiny)
- The Things Network (TTN): 868/915 MHz
- Sieć Helium: 868/915 MHz
- Meshtastic: 868/915 MHz, 433 MHz
Telemetria i łącza danych
- Telemetria MAVLink: 433/868/915 MHz
- Telemetria PX4/ArduPilot: 433/868/915 MHz
- 3DR Radio: 433/915 MHz
- HolyBro SiK Radio: 433/868/915 MHz
Odbiorniki GPS/GNSS
- GPS L2: 1227 MHz
- GPS L5: 1176 MHz
- GLONASS L2: 1246 MHz
- GNSS wielopasmowy: zakres 1200-1600 MHz
Śledzenie statków powietrznych
- ADS-B: 1090 MHz
- FLARM: 868 MHz
Czym jest antena dipolowa?
Dipol to jedna z najprostszych i najczęściej stosowanych konstrukcji antenowych w radiokomunikacji. Składa się z dwóch przewodzących elementów (promienników) zasilanych w środku, które tworzą symetryczny układ promieniujący.
Najważniejsze cechy:
- Prosta i skuteczna konstrukcja: sprawdzona od ponad 100 lat
- Charakterystyka dookólna: promieniuje jednakowo we wszystkich kierunkach w płaszczyźnie poziomej
- Naturalna impedancja 50 Ω: pasuje do standardowych urządzeń radiowych
- Promieniowanie poprzeczne: maksimum sygnału prostopadle do osi anteny
- Prawie nie wymaga przeciwwagi (ground plane): działa dzięki symetrycznemu zasilaniu
Dlaczego dipol w systemach LRS?
- Większy zasięg niż z anteną monopolową w otwartym terenie
- Niższy kąt promieniowania: dobrze sprawdza się w łączności ziemia-powietrze
- Mniej odbieranych szumów: symetryczna konstrukcja tłumi zakłócenia wspólne (common mode)
- Nie wymaga przeciwwagi: dobry do zdalnych odbiorników i stacji bazowych
- Przewidywalna charakterystyka: powtarzalne działanie w różnych położeniach
To nie jest zwykły dipol: to uniwersalne rozwiązanie do dopasowania w terenie, które możesz samodzielnie dostroić w domu!
Dlaczego uniwersalny?
Zwykły dipol jest przycięty pod JEDNĄ konkretną częstotliwość. Nasza konstrukcja ma wydłużony promiennik, który przytniesz pod DOWOLNĄ częstotliwość od 433 do 1360 MHz.
Jedna antena do:
- ExpressLRS 868 MHz (UE)
- ExpressLRS 915 MHz (USA)
- ExpressLRS 433 MHz (daleki zasięg)
- TBS Crossfire (868/915 MHz)
- LoRa EU868 / US915
- DragonLink / EZUHF (433 MHz)
- Odbiorników GPS (powyżej 1200 MHz)
- Śledzenia ADS-B (1090 MHz)
- I wielu innych zastosowań!
Strojenie w domu: proste i szybkie
Nie potrzebujesz specjalistycznego sprzętu, wystarczą podstawowe narzędzia:
- Obcinaczki do drutu lub ostre nożyczki
- Linijka lub suwmiarka
Przytnij, sprawdź, gotowe! Zajmuje to tylko 5 minut. Przed przycinaniem zdejmij zaślepki z końców dipola.
Dobry do eksperymentów: częstotliwość zmienisz w każdej chwili
Jedna antena, wiele projektów: nie musisz trzymać w zapasie różnych modeli
Zobacz galerię produktu: są tam szczegółowe zdjęcia, które pokazują:
- Od którego miejsca mierzyć (punktem odniesienia jest koniec obudowy)
Dlaczego ta antena do dronów i modeli RC?
Bardzo lekka konstrukcja
- Minimalny wpływ na czas lotu
- Dobra do quadów wyścigowych, konstrukcji dalekiego zasięgu i modeli RC
- Promiennik z wielodrutowej linki stalowej w izolacji z tworzywa
Niewielkie wymiary
- Niski współczynnik oporu, minimalny wpływ na aerodynamikę
- Zmieści się w ciasnych miejscach w sprzęcie FPV
- Dobrze nadaje się do montażu na odbiornikach ExpressLRS
Elastyczna i wytrzymała
- Wielodrutowa konstrukcja znosi drgania
- Przy upadku wygina się, a nie łamie
- Obudowa z tworzywa odpornego na uderzenia
- Przetrwa twarde lądowania i uderzenia śmigieł
- W odróżnieniu od innych nasze złącza U.FL są przylutowane do przewodu
Uniwersalne rozwiązanie
- Jedna antena na wiele częstotliwości (300-1360 MHz, a nawet dużo szerzej)
- Łatwa zmiana pasma ExpressLRS
- Możesz testować różne systemy LRS bez kupowania nowych anten
- Mniej części zapasowych w magazynie
Do dopasowania w terenie
- Przycinasz na miejscu, bez specjalistycznych narzędzi
- Szybka zmiana częstotliwości podczas testów
- Dobra do eksperymentalnych konstrukcji RC
- Dobra do wielopasmowych układów diversity
Bardzo dobra do zastosowań LRS
- Niższy poziom szumów niż z anteną monopolową
- Większy zasięg przy widoczności bezpośredniej (LOS)
- Dookólne pokrycie w systemach diversity
- Dobrze sprawdza się jako antena stacji bazowej
Długości podane w tym poradniku są PRZYBLIŻONE i opierają się na pomiarach laboratoryjnych. Aby uzyskać najlepsze parametry, zwłaszcza w zastosowaniach krytycznych, zdecydowanie zalecamy dostrojenie na analizatorze VNA (wektorowym analizatorze sieci).
Od czego zależy rzeczywista długość:
- Otoczenie w miejscu montażu i przeciwwaga
- Rodzaj i prowadzenie przewodu zasilającego
- Metalowe przedmioty w pobliżu
- Tolerancje wykonania
Najlepszy efekt: przycinaj stopniowo po 2-3 mm i obserwuj WFS (VSWR) na analizatorze VNA, aż VSWR będzie < 1,5
Nie masz analizatora VNA? Nic nie szkodzi. Tabela poniżej daje dobre wartości startowe dla większości zastosowań. Próby w docelowej konfiguracji pokażą, czy potrzebne są drobne poprawki.
Tabela długości przycięcia promiennika
TO WARTOŚCI PRZYBLIŻONE. W zastosowaniach krytycznych zdecydowanie zalecamy strojenie na VNA!

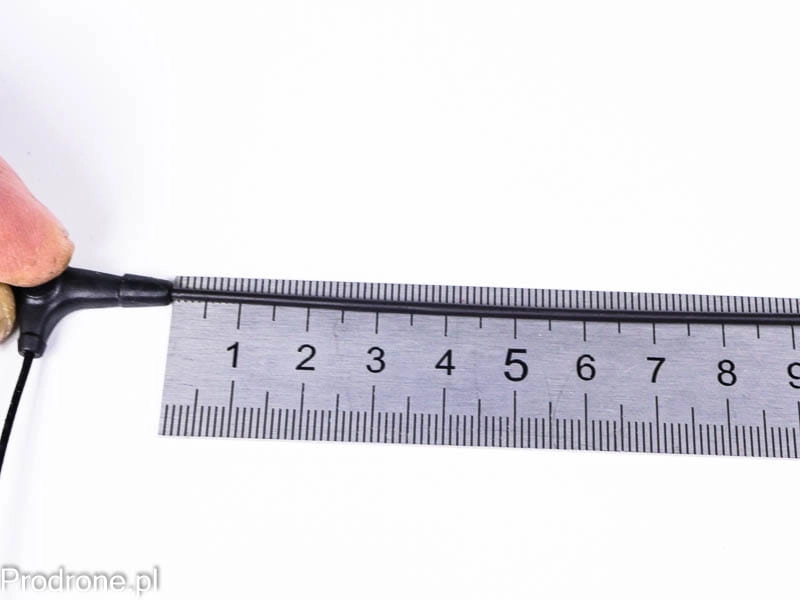

Mierz od końca obudowy. Zdjęcie z zaznaczonym punktem pomiaru znajdziesz w galerii produktu.Oba ramiona dipola przytnij na tę samą długość.
| Częstotliwość | Długość po przycięciu | Typowe zastosowania |
|---|---|---|
| 433 MHz | 118 mm | ELRS 433, DragonLink, EZUHF, OpenLRS |
| 450 MHz | 113 mm | PMR446, UHF CB |
| 470 MHz | 109 mm | LoRa CN470, DVB-T |
| 500 MHz | 102 mm | Telemetria ogólnego przeznaczenia |
| 600 MHz | 85 mm | Telewizja UHF, LTE (pasmo 28) |
| 650 MHz | 78 mm | LTE (pasmo 28) |
| 700 MHz | 73 mm | LTE (pasmo 28), DVB-T2 |
| 800 MHz | 64 mm | LTE (pasmo 20), GSM |
| 868 MHz | 59 mm | ELRS 868, Crossfire EU, LoRa EU, R9, Tracer |
| 915 MHz | 56 mm | ELRS 915, Crossfire US, LoRa US, R9 US |
| 1000 MHz | 51 mm | Telemetria 1 GHz |
| 1090 MHz | 47 mm | Śledzenie samolotów ADS-B |
| 1200 MHz | 43 mm | GPS L5, GNSS |
| 1260 MHz | 40 mm | GLONASS, GNSS L2 |
| 1360 MHz | 38 mm | GPS L2, telemetria |
Porady od Prodrone.pl
Czy wiesz, że...
- Promiennik w izolacji ma współczynnik skrócenia VF ≈ 0,68 (a nie 0,95 jak goły drut)
- Obudowa z płytką PCB wnosi dodatkową pojemność
- ExpressLRS działa dobrze nawet przy VSWR do 2,0, ale im niższy, tym lepiej
Montaż ma znaczenie w systemach LRS!
- Dipol wymaga symetrycznej przeciwwagi (rama z karbonu się sprawdza)
- Odległość od metalu: co najmniej λ/4 (868 MHz = ~86 mm, 915 MHz = ~82 mm)
- Przewód zasilający prowadź prostopadle do osi anteny (ogranicza to promieniowanie przewodu)
- Długość przewodu ma znaczenie
Dotyczy szczególnie ExpressLRS i Crossfire:
- Polaryzacja pionowa sprawdza się najlepiej w łączności ziemia-powietrze
- Pozioma lepiej sprawdza się w łączności samolot-ziemia (montaż pod kadłubem)
- Warto korzystać z diversity: ustaw anteny w różnych położeniach
- Dobre dostrojenie anteny wyraźnie zwiększa zasięg. Zobacz nasze precyzyjnie dostrojone anteny. Każdą antenę w naszej ofercie (oprócz tej :) ) stroimy na sprzęcie laboratoryjnym.
Porady do domowego warsztatu:
- Ostre narzędzia = czyste cięcie = lepsze parametry
- Zaznacz przed cięciem: dwa razy mierz, raz tnij
- Przycięte anteny opisuj i przechowuj w porządku
- Do eksperymentów warto kupić 2 anteny
- Sprawdź zasięg przed strojeniem i po nim, żeby potwierdzić poprawę
Parametry techniczne produktu
| Parametr | Wartość |
|---|---|
| Zakres częstotliwości | 300-1500 MHz (ustawiany przez przycięcie) |
| Typ | Dipol λ/2 |
| Promiennik | Wielodrutowa linka stalowa w izolacji |
| Długość obudowy | 38 mm |
| Złącze | U.FL |
| Impedancja | 50 Ω |
| Typowy VSWR | < 1,5 (po dostrojeniu) |
| Temperatura pracy | od -40 °C do +85 °C |
| Waga | ~6,5 g (300 MHz) |
| Materiał obudowy | Tworzywo odporne na uderzenia |
| Materiał promiennika | Wielodrutowa linka stalowa w izolacji PVC/PE |
| Polaryzacja | Liniowa (pionowa przy montażu pionowym) |
NA KONIEC PRZYPOMINAMY: wartości w tym poradniku to PRZYBLIŻONE punkty wyjścia. Aby uzyskać najlepsze parametry, zwłaszcza w produktach komercyjnych i zastosowaniach krytycznych, ZDECYDOWANIE ZALECAMY profesjonalne strojenie na VNA. Prodrone.pl oferuje usługę strojenia na VNA. Skontaktuj się z nami po szczegóły.
Użytkownicy domowi: tabela daje bardzo dobre wyniki w większości amatorskich zastosowań LRS. ExpressLRS i Crossfire działają dobrze nawet przy tolerancji ±2 mm. Nie zniechęcaj się, to prostsze, niż wygląda! Styczeń 2026 | Prodrone.pl, wyprodukowano w Polsce
