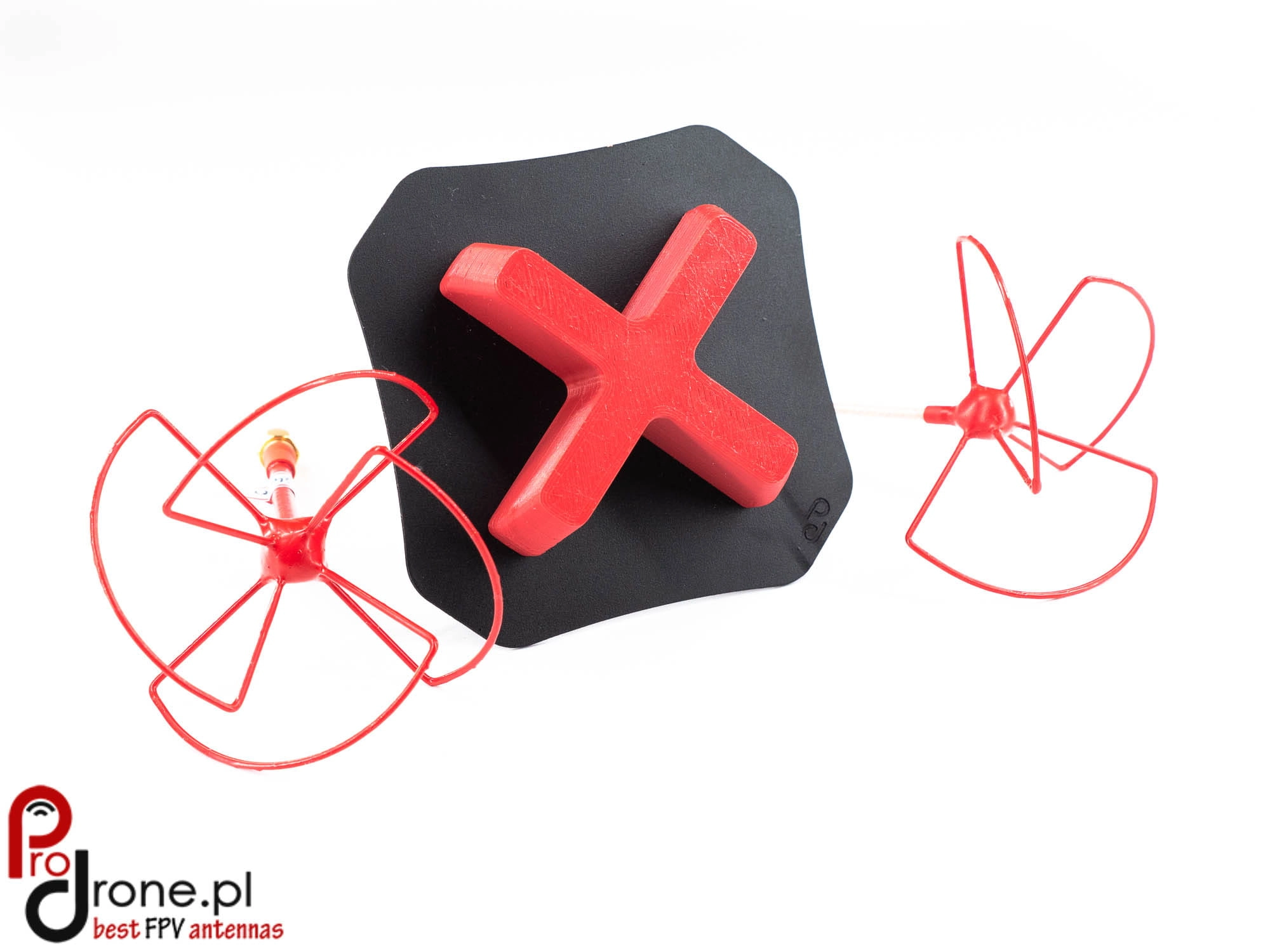

Zestaw FPV X Cross-air 2.4 GHz 10 dBi + 2 koniczyny (MMCX)

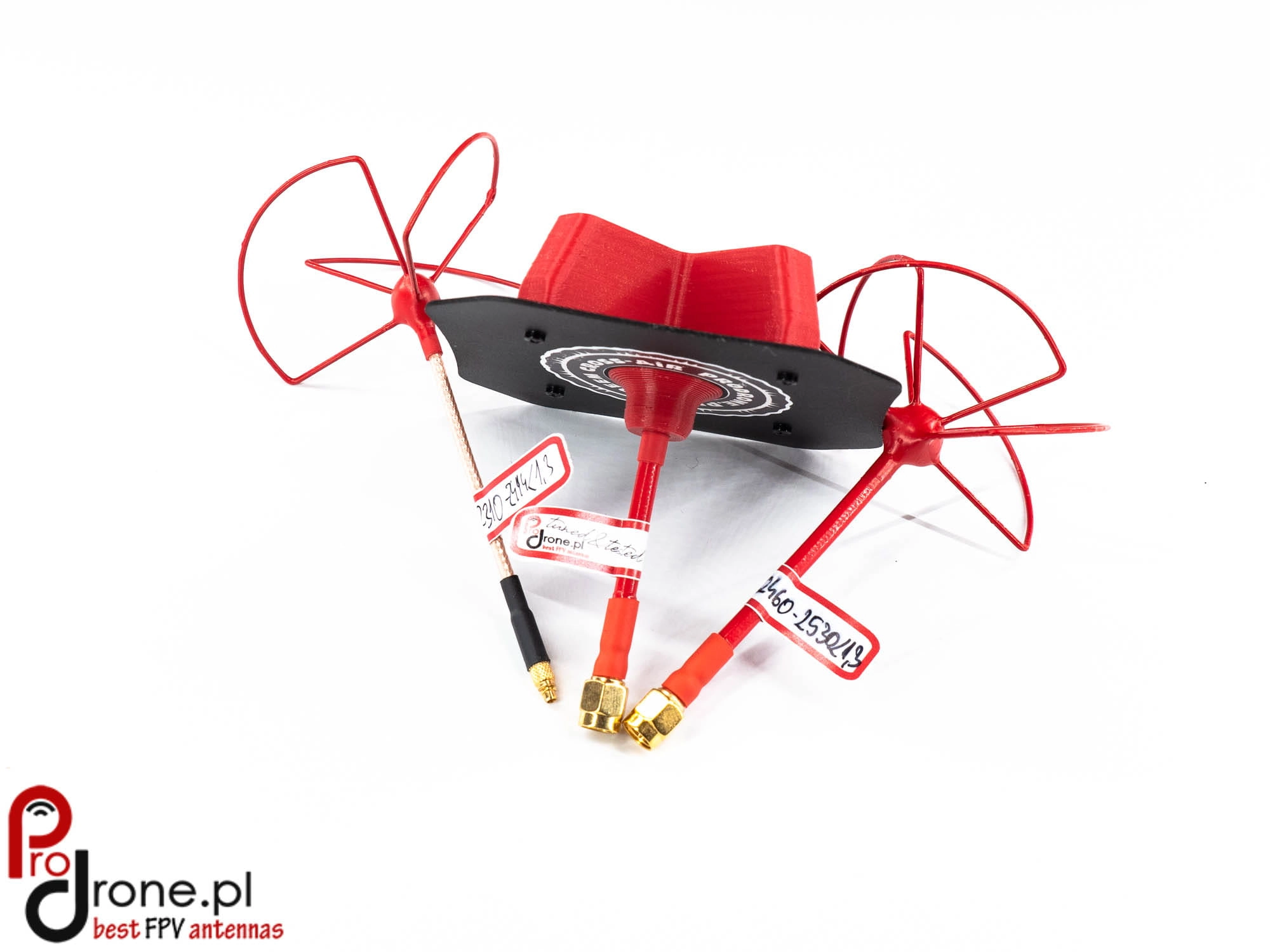

Zestaw do dalekich lotów FPV na częstotliwość 2,4 GHz, w skład którego wchodzą:
- antena panelowa typu crosshair 10 dBi
- koniczyna nadawcza ze złączem MMCX
- koniczyna odbiorcza

Polaryzacja RHCP.

Zestaw jest parowany tak, aby zapewnić użytkownikowi jak najlepszą jakość transmisji obrazu.

X_Crosshair

Jest to antena kierunkowa o zysku 10 dBi, przeznaczona do lotów dalekiego zasięgu. Główną zaletą tej anteny jest bardzo dobry współczynnik osiowy, który wynosi 1.

Wiązka anteny ma szerokość 70 stopni, jednak przy lotach na mniejsze odległości może sięgać nawet 115-120 stopni.

Parametry anteny typu Cross-air:
Pasmo: 2,4 GHz
Zysk: 10 dBi
Polaryzacja: kołowa
Typ anteny: kierunkowa
WFS (VSWR): <1,3
Szerokość wiązki: 70 stopni (do 120 stopni)
Polaryzacja: RHCP
Rodzaj złącza: SMA lub RP-SMA
Długość przewodu: ~8 cm

Anteny typu koniczyna:

Antena nadawcza typu koniczyna, 3-listkowa.
Antena ta może pracować także jako antena odbiorcza.

Jest to antena o polaryzacji kołowej. Koniczyny są antenami dookólnymi z pokryciem 360°.

Koniczyny 3-listkowe charakteryzują się dobrym współczynnikiem osiowym. Dzięki temu antena dobrze tłumi falę o przeciwnej polaryzacji.

Do produkcji naszych koniczyn używamy wysokiej jakości materiałów. Luty są wzmacniane specjalną mieszanką kleju o niskim współczynniku tłumienia. Anteny są dodatkowo pokryte specjalną powłoką gumową, która zabezpiecza i wzmacnia antenę. Anteny są wykonane na przewodzie RG402, co zapewnia konstrukcji wystarczającą sztywność.

Parametry anteny typu koniczyna:
Pasmo: 2,4 GHz
Zysk anteny: ~1,2 dBi
Długość przewodu: ~8 cm (±1 cm)
Promiennik: drut stalowy 1,2 mm pokryty miedzią.
Zabezpieczenie promiennika: pomarańczowa powłoka gumowa.
VSWR: poniżej 1,4
Moc maksymalna: 50 W
Rodzaj złącza: MMCX

Antena odbiorcza SPW typu koniczyna, 4-listkowa.

Jest to antena o polaryzacji kołowej. Koniczyny są antenami dookólnymi z pokryciem 360°.

Koniczyna 4-listkowa ma nieco lepsze parametry niż 3-listkowa, jednak ze względu na swoją impedancję nie jest zalecana jako antena nadawcza.

Do produkcji naszych koniczyn używamy wysokiej jakości materiałów. Luty są wzmacniane specjalną mieszanką kleju o niskim współczynniku tłumienia. Anteny są dodatkowo pokryte specjalną powłoką gumową, która zabezpiecza i wzmacnia antenę. Anteny są wykonane na przewodzie RG402, co zapewnia konstrukcji wystarczającą sztywność.

Parametry anteny typu koniczyna:
Pasmo: 2,4 GHz (konkretna częstotliwość do wyboru)
Zysk anteny: ~1,2 dBi
Długość przewodu: ~10 cm (±1 cm)
Promiennik: drut stalowy 1,2 mm pokryty miedzią.
Zabezpieczenie promiennika: pomarańczowa powłoka gumowa.
VSWR: poniżej 1,4 w ograniczonym zakresie (wynika to z charakterystyki anteny)
Moc maksymalna: 50 W
Rodzaj złącza: SMA lub RP-SMA

Produkt na indywidualne zamówienie.
Czas realizacji: ~5 dni roboczych.
